Beehive Electronics RF probe set 101A
Details

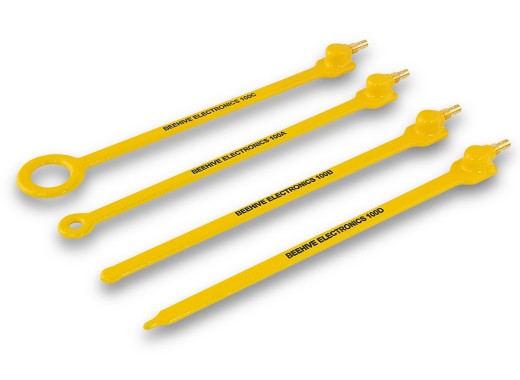

Deze probe set van Beehive Electronics is ontworpen om Elektromagnetische compatibiliteits-problemen te identificeren en op te lossen. De set bestaat uit 4 probes, waarvan drie geschikt zijn om magnetische velden te meten, en één bedoeld is voor elektrische velden.
De 100A is een probe met een ring van ongeveer 1 cm doorsnede aan het einde om eenvoudig te meten aan elektromagnetische storingen. Hiermee kan gericht gemeten worden door welke componenten eventuele storende signalen gegenereerd worden.
De 100B heeft een veel kleinere ring met een diameter van ongeveer 0.38 cm. Deze biedt hierdoor een veel betere resolutie en response op hoog-frequente signalen dan de A en C probes. Echter doordat de ring kleiner is is de gevoeligheid ook lager.
De 100C heeft de grootste ring met een diameter van ongeveer 2.15 cm. Hierdoor heeft deze probe de hoogste gevoeligheid maar de slechtste response voor hoog-frequente signalen.
De 100D is een elektrisch-veld probe in tegenstelling tot de A/B/C modellen die magnetisch-veld probes zijn. Deze probe biedt de beste resolutie van de 4. Echter, omdat deze in tegenstelling tot de andere geen elektrostatische shielding heeft, heeft deze probe als enige geen Common-Mode rejection.
De probes zijn gekalibreerd tot 3 GHz maar kunnen gebruikt worden voor signalen tot boven de 6 Ghz. Daarnaast kunnen ze aan een functiegenerator gekoppeld worden om gebruikt te worden voor het genereren van een magnetisch veld.
Specificaties
Afmetingen | |||||||||||||||||||||
| |||||||||||||||||||||
Frequentie eigenschappen | |||||||||||||||||||||
| |||||||||||||||||||||
Connector | SMB male, 50 ohms |
Voor meer informatie kunt u de datasheet van deze probes bekijken.
