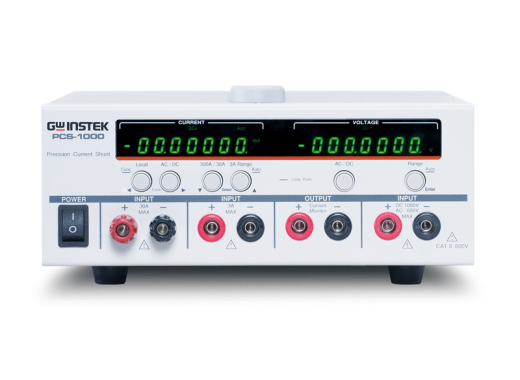

GW Instek PCS-1000I shunt- en spanningsmeter
Details
De GW Instek PCS 1000I is een hoge precisie stroom shunt meter met geïsoleerde uitgang, die ook in staat is om spanningsmetingen te verrichten met een 6 1/2 digits display. Door de geïsoleerde uitgang kan dit product ook in combinatie met een oscilloscoop gebruikt worden. De PCS 1000I biedt USB en GPIB connecties voor het communiceren van data met een computer. Deze meter is in staat om de hoge precisie te behouden tijdens lange meetsessies, waarbij de temperatuur kan schomelen. Dit wordt mogelijk gemaakt door de hoge stabiliteit en lage temperatuur coefficienten van de shunt.
PCS 1000I in vergelijking met multimeters en andere shunt meters
Multimeters hebben een shunt resistor nodig voor stroommetingen in circuiten. Shunt meters van andere merken hebben een ingebouwde shunt resistor voor stroommeting, maar meestal is de precisie hiervan lager en dus wordt er een extra stroom meter gebruikt om de precisie te verhogen. De PCS-1000I heeft ook een ingebouwde shunt resistor voor stroom metingen en is verder in staat om gelijktijdig spanning en stroom te meten in een zeer simpel aan te sluiten circuit, zoals in afbeelding 3 hierboven te zien is. Bij zowel multimeters als andere shunt meters zijn er tenminste 2 meters nodig om spannig en stroom gelijktijdig te meten. De voordelen van de PCS-1000I zijn dan ook dat er minder ruimte nodig is, het makkelijker aan te sluiten is en indien de meting data communicatie met een computer vereist, is er maar één connectie naar de computer nodig i.p.v. meerdere connecties bij multimeters en andere shunt meters.
Specificaties
Meetbereik en precisie | |||||||||
|
|||||||||
Resolutie | 6½ digits | ||||||||
Aansluitingen | USB, GPIB | ||||||||
Gewicht | ~6 kg | ||||||||
Afmetingen | 210 mm x 80 mm x 390 mm |
Voor uitgebreide informatie en specificaties kunt u de Engelstalige handleiding raadplegen.
Accessoires
- Netsnoer
- USB kabel
- Test kabel
- Handleiding
- Kabel met krokodilklemmen (3A max)
- Standaard accessoireset PCS-001
