Een scope met veel mogelijkheden voor een goede prijs, degelijke bak, stevig en eenvoudige aflezing van de informatie.
Er zit zoveel op dat ik nog niet bekeken heb, en daarom is deze beschrijving niet compleet, maar zover als ik nu ben
vind ik dit model, ook al is dit nog een eenvoudig model van deze serie, zeer uitgebreid.Deze scope komt zonder opbergtas, en ik
heb die nabesteld. Eleshop levert 2 verschillende tassen die beide passen voor dit model, bij navraag aan hen.
Verder zeer te spreken over Eleshop service en levering.

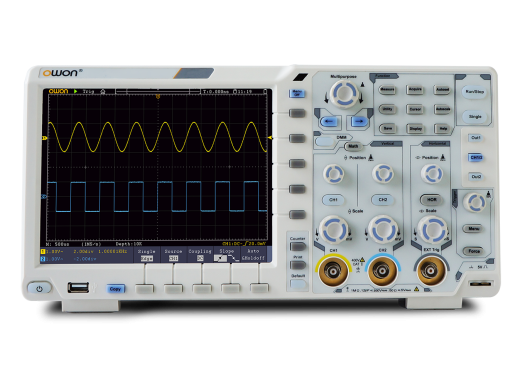

Owon XDS3202E oscilloscoop
Details
De Owon XDS3202E oscilloscoop is een oscilloscoop met uitstekende prijs-kwaliteit verhouding, met een prijs die beter past bij een 1000 serie scoop van andere merken. De 3202E beschikt over een groot scherm, goede sample rate en een groot sample geheugen.
Met goede hard, en soft specs, zoals een zeer lage ruisvloer, is dit apparaat geschikt voor veel verschillende toepassingen. Met standaard gratis decoding optie kan eenvoudig diverse protocollen worden gedecodeerd. Daarnaast is color grading mogelijk om duidelijker signalen te kunnen analyseren.
Met deze scoop zijn de I2C, SPI, RS3232 en CAN opties graties inbegrepen. Verder kan de scoop kan gekoppeld worden aan een computer of kan de data opgeslagen op een USB stick.
Specificaties
| Kanalen | 2 |
| Bandbreedte | 200 MHz |
| Sample rate | 1 GS/s |
| Verticale resolutie (ADC) | 8 bit |
| Sample geheugen | 40 Mpts |
| Waveform capture rate | 75.000 wfm/s |
| Horizontale schaal | 2 ns/div - 1000 s/div |
| Verticale schaal | 1 mV/div - 10 V/div |
| Interpolatie | sin(x)/x |
| Automatische metingen | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
| Decoding (meegeleverde gratis optie) | I2C, SPI, RS232 en CAN |
| Opslagruimte | 100 Waveforms |
| Connectiviteit | USB (host/device), LAN, Trigger(P/F) |
| Display | 8" kleur (800x600) |
| Eleshop geluidsproductie rating | ★ ★ ★ ★ |
| Afmetingen | 340 x 177 x 90 mm (b x h x d) |
| Gewicht | 2.6 kg |
Opties
De volgende opties zijn gratis inbegrepen bij de XDS3202E:
- LAN
- I2C, SPI, RS232, CAN
De samenstelling van de opties kan niet gewijzigd worden.
Accessoires
Deze oscilloscoop wordt geleverd met:
- Cd-rom met software
- Handleiding
- USB-kabel
- 2 Probes
- Netsnoer
Downloads
| Owon XDS3000 Data Sheet |
 (713.53 KB) |
Download |
| XDS3000E/A series Datasheet |
(2.9 MB) |
Download |
| XDS3000E/A series manual |
(3.25 MB) |
Download |
Vergelijkbare producten
Nieuwste reviews
Review door jonathan
Geplaatst op 21-03-2018
Review door Tom van Doveren
Geplaatst op 26-12-2017
Moet nog uitgebreider worden getest. Kwam in een heel grote doos ;-). Leek wel of we 4 apparaten kregen toegestuurd. Snel binnen.
