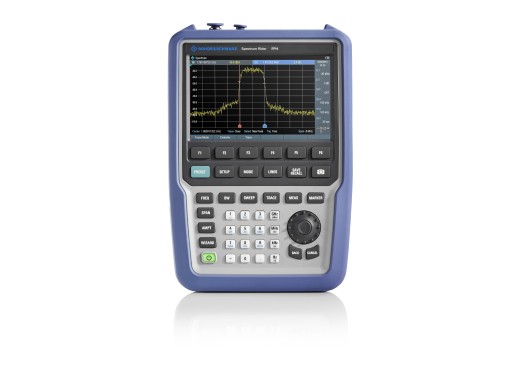

Rohde & Schwarz FPH handheld spectrum analyser
Details
De Rohde & Schwarz FPH is een robuuste handheld spectrum analyser. Het frequentiebereik van deze spectrum analyser is standaard 2 GHz en kan tot 4 GHz uitgebreid worden. De FPH handheld spectrum analyser is niet al te groot, weegt 2.5 kg en de batterijen gaan tot 8 uur mee, waardoor het makkelijk meeneembaar is. De typische ruis die deze analyser ondervindt is -145 dBm/Hz. De Rohde & Schwarz FSC serie spectrum analysers beschikken ook over de optie om een pre-amplifier met een gain van 20 dB toe te voegen, waardoor de ruis maar -163 dBm/Hz bedraagt. Verder kan de FPC1000 aan een PC worden aangesloten via USB en LAN connecties. Natuurlijk kan er ook door middel van een USB stick meetdata opgeslagen worden.
Er zijn 2 opties om het frequentiebereik te verhogen, namelijk de optie van 2 tot 3 GHz en die van 3 tot 4 GHz. Deze kunt u rechtsboven bij het product als optie aanvinken. LET OP! Als u 4 GHz frequentiebereik nodig heeft moet u ook de optie van 2 tot 3 GHz kopen! Extra optie voor deze spectrum analyser kunt u hieronder bekijken en deze opties kunnen ook rechtsboven bij het product aangevinkt worden.
Specificaties
| Display | 7" WVGA, 800 × 480 pixels |
| Frequentie | 5 KHz - 2 GHz (optie tot 4 GHz) |
| Resolutie | 1 Hz |
| Ruis niveau | Tot -145 dBm/Hz, met pre-amplifier (optie B22) tot -165 dBm/Hz |
| Third-order intercept (IP3) | +7 dBm |
| Maximale ingangsspanning | 50V DC |
| Amplitudeweergave |
Log: 1 dB - 150 dB, 10 divisions Linear: 0 - 100 %, 10 divisions |
| Aansluitingen | USB 2.0 type A, mini B plug 2.0, Lan (10/100BASE-T, RJ-45) |
| Batterijduur | Tot 8 uur |
| Gewicht | 2.5 kg |
| Afmetingen | 202 x 294 x 76 mm |
Software, firmware en drivers
De software, firmware en drivers van deze spectrum analyser kunt u vinden op de website van de fabrikant aan de rechterkant.
Accessoires
De Rohde & Schwarz FPH handheld spectrum analyser wordt geleverd inclusief:
- Netssnoer
- USB kabel voor PC connectie
- Lithium-ion batterij pakket
- CD met Rohde & Schwarz Instrument View software, documentatie en snel start gids
- Side strap (vasthoud band)
Opties
Er zijn enkele optionele softwarefuncties beschikbaar voor deze spectrum analyser. Hieronder is een kort overzicht. De opties kunnen bij het product aangevinkt worden, of op een later tijdstip toegevoegd worden.
| FPH-B22 | Deze optie biedt een preamplifier voor de spectrum analyser. |
| FPH-K7 | Deze optie maakt het mogelijk om analoge modulation (AM en FM) analyse uit te voeren. |
| FPH-K9 | Deze optie maakt het mogelijk om een vermogens sensor aan de FPH spectrum analyser aan te sluiten. |
| FPH-K19 | Deze optie maakt het software matig mogelijk om het vermogen van de kanalen van FPH spectrum analyser te kunnen meten. |
| FPH-K29 | Deze optie maakt het mogelijk om met de vermogens sensor puls metingen te doen. Voor deze optie is dus de FPH-K9 vereist. |
| HA-Z220 | Een zachte draagtas voor uw FPH handheld spectrum analyser. |
Downloads
| FPH datasheet |
 (1.78 MB) |
Download |
| FPH brochure |
(11.09 MB) |
Download |
