Uit nieuwsgierigheid dit product gekocht. De nieuwe uitvoering heeft geen SMD- condensatoren aan de ingang voor DC-blocking. De capaciteit aan de ingang bestaat nu uit 2 tegenovergestelde printvlakjes aan beide zijden van de print. Ik had enige scepsis over deze constructie, vanwege de te verwachten toenemende verliezen door het gebruikte printmateriaal. In de praktijk valt dat reuze mee. Tot 1 GHz is bij mijn ex. de maximale variatie 2 dB. Daarboven neemt het toe tot zo'n 5 dB.
Het commentaar over de kwaliteit van de stift deel ik. Ik heb deze snel vervangen door de pin van een BNC male. Deze is stevig en past mooi in een female BNC.
Het belang van een korte, stevige massaverbinding onderschrijf ik. Dat lieten de metingen goed zien.

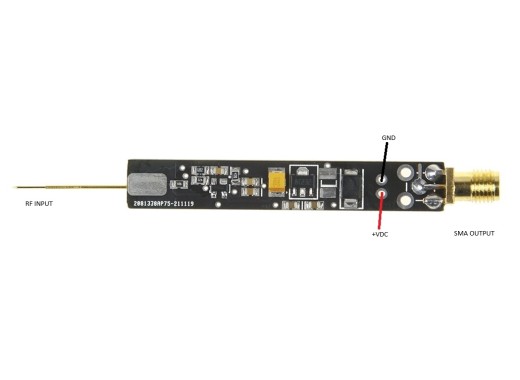

Actieve RF probe inclusief RF kabel
Details
Metingen van RF-circuits met een gewone probe is niet ideaal omdat deze probes het gedrag van het circuit kunnen beinvloeden. Dit probleem
komt met deze probe niet voor omdat hij een hoge impedantie en lage capaciteit heeft. De probe heeft een grote bandbreedte van
0.1-1500 MHz wat hem geschikt maakt voor een groot aantal meetdoeleinden.
De probe kan gebruikt worden door hem, met de meegeleverde SMA-SMA kabel, aan te sluiten op een oscilloscoop en hem te voeden met
een externe power supply. Verder is het belangrijk dat de "ground" aansluiting op de probe dicht bij het te meten punt op het circuit
wordt aangesloten.
Specificaties
| Bandbreedte | 0.1 - 1500 MHz |
| Ingangsimpedantie | 10 Mohm |
| Ingangs capaciteit | 0.1 pF |
| Spanningsbereik ingang | 5 - 24 VDC |
Accessoires
Deze actieve probe wordt geleverd inclusief:- 30cm SMA-SMA kabel
Nieuwste reviews
Review door Nanne Hoekstra
Geplaatst op 20-01-2026
Review door Ulrich Weiss
Geplaatst op 29-07-2023
Review door Richard
Geplaatst op 07-03-2022
Werkt goed, ook op een 9v batterijtje, trekt iets van 10 mA.
Dat pogo pennetje is wel enorm fragiel en zou eigenlijk los te koop moeten zijn...
Dat pogo pennetje is wel enorm fragiel en zou eigenlijk los te koop moeten zijn...
