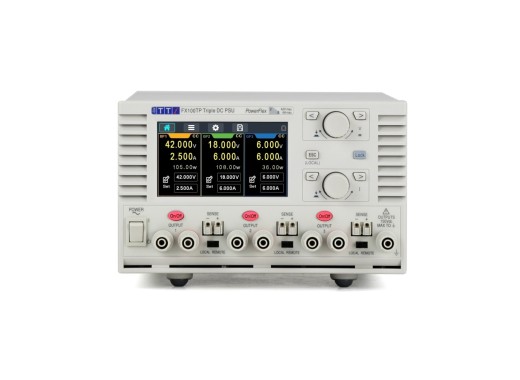

Aim-TTi FX100TP labvoeding
Details
De Aim-TTi FX100TP voeding is een driekanaals DC-voeding met een totaal vermogen van 246W (2x 105W per kanaal, 1x 36W kanaal), een maximale spanning van maximaal 42V (2x 42V, 1x 6V) en een maximale stroom van maximaal 6A per uitgang. Dit model van Aim is een voeding van hoge kwaliteit, met lage uitgangsruis en -rimpel, een hoge instelresolutie van 1mV en 1mA, en variabele OVP- en OCP-bescherming op alle drie de uitgangen, allemaal in een stevig ontwerp.
De FX100TP heeft 25 instelgeheugens, selecteerbare spanningstracering en stroommetergemiddelden, en schakelbare detectie op afstand op beide uitgangen. De unit bevat een LCD-paneel voor het instellen en meten van uitgangen. Het heeft ook een touchscreen en draaiknoppen voor het regelen van alle parameters op het scherm, en het heeft individuele of gekoppelde aan/uit-knoppen voor het regelen van de uitgang. Het voorpaneel heeft een vergrendelfunctie, waardoor onbedoelde aanpassingen worden voorkomen als het paneel vergrendeld is. Verder is deze unit uitgerust met een halfrack 3U-behuizing voor gebruik op een testbank, beschikt over een USB-interface die SCPI-commando's ondersteunt en werkt met de gratis te downloaden besturingssoftware Test Bridge.
Modeloverzicht
De Aim-TTi FX serie heeft ook een dual-channel voeding. De verschillen tussen de modellen worden hier vergeleken.
| Model | FX100DP | FX100TP |
|---|---|---|
| Aantal uitgangen | 2 | 3 |
| Spanningsbereik | Uitgang 1 en 2: van 0 tot 42 V | Uitgang 1 en 2: van 0 tot 42 V, uitgang 3: van 0 tot 6 V |
| Stroombereik | 1 mA tot 6 A | 1 mA tot 6 A |
| Vermogen per uitgang | Uitgang 1 en 2: 105 W | Uitgang 1 en 2: 105 W, uitgang 3: 36 W |
| Totaal vermogen | Tot 210 W | Tot 246 W |
Specificaties
| Uitgangsschakelaar | Elk kanaal | |
| Type stroom | DC | |
| Resolutie | 1 mV / 1 mA | |
| Ripple | 2 mV / 2 mA | |
| Aantal instelgeheugens | 25 | |
| Bescherming | OVP, OCP | |
| Interfaces | USB 2.0, SCPI-opdrachten ondersteund | |
| Type scherm | LCD, kleur, touchscreen | |
| Schermgrootte | 4,3 inch | |
| Afmetingen | 214 x 140 x 300 mm | |
| Gewicht | 4 kg |
Accessoires
De Aim-TTi FX100TP wordt geleverd met:
- Stroomkabel
Plus en minpunten
- Compacte vormfactor
- Individuele of gekoppelde uitvoerschakelaar
- Touchscreen
- Derde kanaal levert minder vermogen
Downloads
| Aim-TTi FX series datasheet |  (3.75 MB) | Download |
| Aim-TTi FX series user manual | (2.58 MB) | Download |
