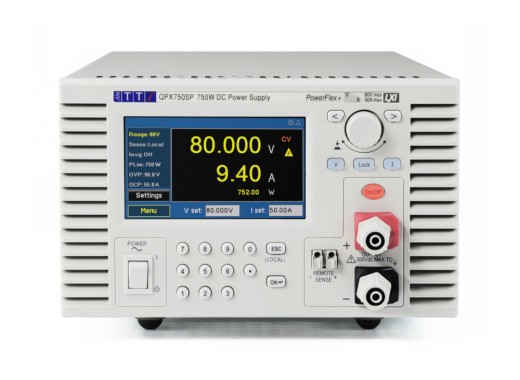

Aim-TTi QPX750SP labvoeding 750W 80V/50A
Details
De QPX750SP is een gelijkstroomvoeding met één uitgang die gebruik maakt van PowerFlex+ technologie om een uitgebreid spannings- of stroombereik te bieden binnen een vermogensbereik van 750 W. Hij is geschikt voor zowel bench-top als systeemtoepassingen met eenvoudige bediening via het aanraakscherm op het frontpaneel of via automatiseringsinterfaces. Hij is voorzien van zowel voor- als achterklemmen en kan in een rek worden gemonteerd in een optionele 4U rack-mount kit. USB en LXI-conforme LAN-interfaces zijn standaard en een GPIB-interface is als optie verkrijgbaar.
Hoge nauwkeurigheid
Met een instelling gecontroleerd door een instrumentatie kwaliteit 16 bit DAC, biedt de QPX750SP een hoge nauwkeurigheid en stabiliteit. Lokale bediening gebeurt via het kleuren touchscreen en ofwel het numerieke toetsenbord of het draaiwiel, en de instelresolutie is 1mV tot 50V en 2mV tot 80 volt. Een SELV-modus kan worden gebruikt om spanningen boven 50V te beperken met behulp van een wachtwoord.
Gebalanceerd meerfasig omvormersysteem
Een gebalanceerd meerfasig omvormersysteem minimaliseert de rimpel en verbetert de dynamische prestaties. Dit zorgt voor een ongewoon lage ruis voor het vermogensniveau, in combinatie met een goede transiëntrespons.
Tafel- of rekmontage
De QPX750SP is zowel geschikt voor tafel- als voor rack-montage. De behuizing heeft integrale kantelvoetjes voor gebruik op een werkbank en zowel op het voor- als achterpaneel zijn uitgangs- en sensorklemmen voorzien. Het chassis is 3U halfbreed. Een 4U rack-montagekit met ½U ventilatie boven en onder is als optie leverbaar (RM460). Deze kan een of twee QPX750SP units bevatten - een ½ breedte afdekpaneel wordt meegeleverd.
Automatiseringsinterfaces
De QPX750SP wordt standaard geleverd met een USB en LXI klasse C compliant LAN interface. Een GPIB interface is als optie verkrijgbaar
Modeloverzicht
De producten in de QPX-serie verschillen voornamelijk in totaal vermogen, spanningsbereik, interfaces en displaytype.
Model | Aim-TTi QPX750SP | Aim-TTi QPX1200S |
---|---|---|
Totaal vermogen | 750 W | 1200 W |
Spanningsbereik | 0 - 80 V | 0 - 60 V |
Interfaces | Analoog, USB, LAN/LXI, GPIB (optioneel) | Analoog |
Display | 4,3" TFT 480x272 kleuren-LCD | dot-matrix monochroom LCD |
Prijs |
Specificaties
Uitgangen | 1 |
Uitgangsschakelaar | Alleen AAN of UIT |
Stroombereik | 0 - 50 A |
Resolutie | 1 mV / 10 mA |
Rimpel | <3 mV |
Beveiliging | OVP, OCP, OTP |
Afmetingen | 215 x 130 x 460 mm |
Gewicht | 6,4 kg |
Plus en minpunten
- PowerFlex+ systeem maakt hogere stroom mogelijk bij lagere voltages
- Meerdere digitale interfaces
- Geen bescherming tegen verkeerde bedrading op afstand
