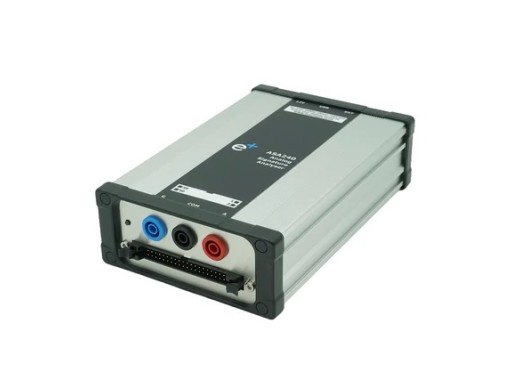

ASA240 analoge signature analyser
Details
De ASA240 is een krachtige analoge signature analyser voor in-circuit testen van elektronische componenten en geassembleerde printplaten (PCBA's). Power-off testen (met uitgeschakelde voeding) met de ASA240 analoge signature analyser is een eenvoudige methode om defecte componenten op een PCBA te diagnosticeren. In combinatie met een pc via de USB‑interface kunnen componenten snel in-circuit geanalyseerd worden en kan er efficiënt gezocht worden naar karakteristieke foutsignaturen. De ASA240 is daarnaast uitgerust met een ingebouwde schakelmultiplexer (40x2), zodat u eenvoudig meerdere elektronische componenten en PCBA's kunt doormeten.
In de ‘Advanced’-modus kunt u efficiënt de signaturen van een complete referentie-PCBA (‘golden board’) vastleggen en deze vergelijken met een verdachte PCBA om delen/componenten met fouten snel te lokaliseren. De meetwaarden van zowel de referentie-PCBA als de verdachte PCBA kunnen worden opgeslagen voor later gebruik.
Specificaties
| Uitgangsspanning | 200 mVpk tot 10 Vpk (10 instellingen: 0,2, 0,4, 0,6, 0,8, 1, 2, 3, 4, 5, 10 Vpk) |
| Uitgangsfrequentie | 10 Hz tot 1 kHz (7 instellingen: 10, 20, 50, 100, 200, 500 en 1000 Hz) |
| Uitgangsweerstand | 50 Ω tot 10 kΩ (8 instellingen: 50, 100, 200, 500, 1 k, 2 k, 5 k, 10 k Ω) |
| Connectiviteit | USB (Host/Device), 4 mm geïsoleerde banaanbus |
| Afmetingen | 112 x 50 x 175 mm |
| Gewicht | 600 g |
Accessoires
De ASA240 wordt geleverd met:
- 1 x USB-kabel
Plus en minpunten
- 40 x 2 schakelmatrix
Downloads
| ASA240 Manual |  (36.67 MB) | Download |
