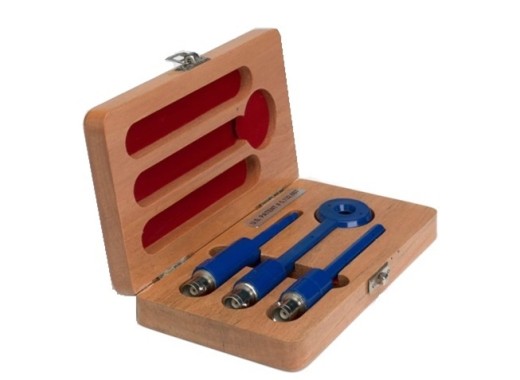

COM-Power PS-400 near field probe set
Details
De COM-Power PS-400 set bevat 3 soorten probes voor near fields en heeft female BNC-connectoren. Over het algemeen zijn ze ontworpen om stralingsproblemen van kabels, behuizingen, tracés en IC's te ontdekken voordat dure compliance testen worden uitgevoerd.
Meestal wordt de broadband probe gebruikt om het algemene stralingsbied te lokaliseren. Daarna wordt de probe met de fijne punt gebruikt om de bron te isoleren naar een specifiek (defect) tracé of pin. De H-field loop probe wordt meestal gebruikt om de integriteit van het chassis van een computer of andere magnetische storingsbronnen, zoals grote stroomschakelingen en transformatoren, te controleren.
Overzicht probes
| Model | Type | Frequentiebereik | Afmetingen |
|---|---|---|---|
| Loop | H-field | 9 kHz - 5 GHz | 107 x 31 mm |
| Broadband | E-field | 50 kHz tot 5 GHz | 86 x 6 mm |
| Fijne punt | E-field | 100 kHz tot 5 GHz | 84 x 6 mm |
Accessoires
Deze set wordt geleverd inclusief:- 3x Magneetveldprobe:
- Loop probe
- Broadband probe
- Probe met fijne punt
- Opbergdoos
Downloads
| PS-400 datasheet |  (659.65 KB) | Download |
| PS-400 manual | (125.62 KB) | Download |
