ELab DC LISN 05/16
Details

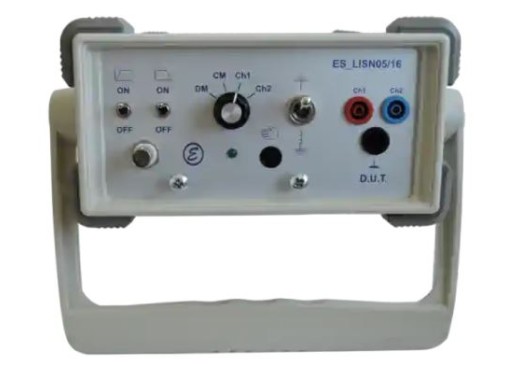

Deze in Nederland ontworpen 2-kanaals DC LISN kan worden gebruikt tot 250V en 16A (30A pk).
Met behulp van de ingebouwde DM-, CM- en éénlijnsmeting vergemakkelijkt de LISN05/16 de probleemanalyse om de oorsprong van een lijninterferentie te vinden.
De selecteerbare laagdoorlaat- en hoogdoorlaatfilters elimineren meetfouten als gevolg van clipping van de meetontvanger. De filters worden gecombineerd met een ingebouwde verzwakker/begrenzer die de spectrumanalyzer beschermt tegen schadelijke ingangstransiënten tijdens het inschakelen van de DUT.
Dit meetinstrument is ontworpen door en voor elektrotechnici die te maken hebben met apparaten die op het lichtnet zijn aangesloten, zoals omvormers, machines en voedingen.
De gebruikte schakeling voldoet aan de specificaties van CISPR-25 met V-, Δ- en T-netwerk metingen. De gesimuleerde impedantie is 5μH || 50 Ω in het frequentiegebied van 9 kHz tot 110 MHz. Filters zijn voorzien om de bandbreedte te beperken.
Het ontwerp is zodanig dat pieken tot 30 A mogelijk zijn zonder verlies van lineariteit.
Plus en minpunten
- Scheiding tussen DM en CM
