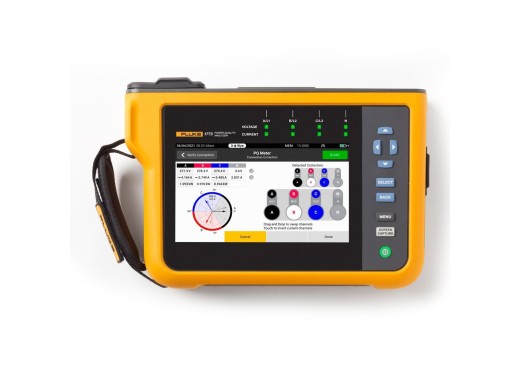

Fluke-1773 power analyser
Details
De Fluke-1773 power analyser maakt deel uit van de Fluke 1770-serie power analysers. De Fluke-1773 elimineert de complexiteit van stroomkwaliteitsregistratie, probleemoplossing en analyse met uitstekende gebruiksvriendelijke software en functieset. De Fluke-1773 is gebouwd om nauwkeurig en betrouwbaar te zijn, zodat u uw elektrische systeem elke keer weer goed kunt karakteriseren, doordat de analyser snelle transiënten tot 8 kV, harmonics tot 30 kHz, dips en swells kan registreren, evenals de spanning, stroom en andere vermogensmetingen. Deze vermogensanalyser heeft uitstekende functies zoals automatische meetopname, krachtige analysesoftware met eenvoudig aan te maken rapporten op maat, gestandaardiseerde rapporten die met één druk op de knop voldoen aan internationale standaarden zoals EN 50160, IEEE 519 of exporteren in PQDIF, NEQual of CSV voor gebruik met software van derden, de beste specificaties in zijn klasse en een vereenvoudigde gebruikersinterface. En dat alles in een draagbaar handheld pakket.
Specificaties
| Meetcategorie | 1000 V CAT III/600 V CAT IV |
| Maximale ingangsspanning | 1000 V rms/1000 V DC (1700 Vpk) |
| Bandbreedte | DC tot 30 kHz voor PQ-metingen, exclusief transiënten |
| Resolutie | 24-bits |
| Meetbereik | ±8 kV |
| Bandbreedte | DC tot 1 MHz |
| Trigger | Instelbaar triggerniveau Triggert op hoogfrequente componenten >1,5 kHz |
| Resolutie | 14-bits |
| Bandbreedte | DC tot 30 kHz |
| Resolutie | 24-bits synchrone bemonstering |
| Sample frequency | 80 kS/seconde bij 50/60 Hz |
| Schaalverdeling | 1:1 variabel |
| Ingangsspanning | Klem: 50 mV/500 mV rms; CF 2,8 Rogowski-spoel: 15 mV/150 mV rms bij 50 Hz, 18 mV/180 mV rms bij 60 Hz; CF 4 Alle bij nominaal sondebereik |
| Ingangsimpedantie | 11 kΩ |
| Aantal ingangen | 4 |
| Ingangsfrequentie | DC, 50/60 Hz ±15% (42,5 tot 57,5 Hz, 51 tot 69 Hz) |
| Gegevensopslag | 8 GB intern |
| Geheugengrootte | Typisch 10 logsessies van 8 weken met intervallen van 1 minuut en 100 gebeurtenissen Het aantal mogelijke logsessies en de logperiode zijn afhankelijk van de eisen van de gebruiker |
| Real-time nauwkeurigheid | Intern: 3 ppm (0,26 seconden per dag, 8 seconden per maand) NTP (internettijd): afhankelijk van de internetlatentie, meestal <0,1 seconden absoluut ten opzichte van UTC GPS: <1 ms absoluut tot UTC |
| Afmetingen | 280 x 190 x 62 mm |
| Gewicht | 2,1 kg |
Accessoires
De Fluke-1773 wordt geleverd met:
- 1 x 3PHVL-17XX platte kabel spanningstestsnoer 3-fase+N
- 4 x AC285 zwarte krokodillenklemmen
- 1 x AC285 groene krokodillenklem
- 1 x Zwarte 1M USB-C kabel
- 1 x Netsnoer
- 1 x FLUKE-17XX-TL blauw stapelbaar meetsnoer 0,18M
- 1 x Groen meetsnoer
- 1 x 17XX CABLE MARKER kabelmarkeerset
- 1 x 17XX BATT W/HOUSING batterij (geïnstalleerd)
- 1 x MA-C8 wandcontactdoosadapter
- 4 x I17XX-FLEX1500/24 flexibele 1500A AC stroomtangen
Downloads
| Fluke-1773 datasheet |  (1.45 MB) | Download |
