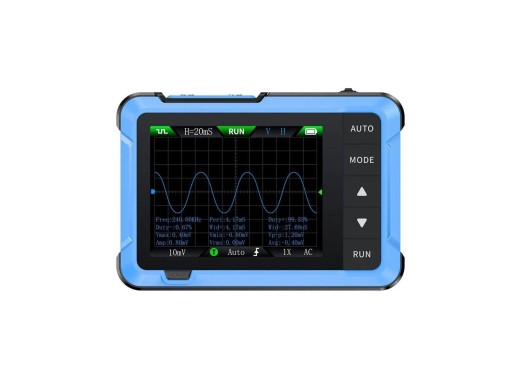

Fnirsi DSO510 oscilloscoop

De Fnirsi DSO510 is een compacte handheld oscilloscoop en functiegenerator in één, perfect geschikt als je alleen wilt controleren of er een signaal is en wat de globale vorm van dat signaal is. Door het compacte formaat is dit apparaat ideaal voor gebruik in het veld, waar geen nauwkeurige metingen nodig zijn. Als je exacte details wilt zien of echte metingen wilt doen, dan is dit niet het juiste apparaat.

De oscilloscoop heeft 1 kanaal, een bandbreedte van 10MHz en een sample rate van 48MS/s. Met de meegeleverde probe kunnen spanningen tot 800Vpp worden gemeten. De functiegenerator heeft één kanaal, een instelbaar frequentiebereik van 0–50kHz en een instelbare amplitude tussen 0,1–3,0V. De functiegenerator kan 13 verschillende golfvormen genereren, waaronder sine, square en sawtooth. De DSO510 is uitgerust met een 2,8" HD LCD display. Tot slot beschikt de DSO510 over een 1000mAh accu, wast goed is voor maximaal 4 uur gebruik wanneer volledig opgeladen.

Specificaties

Oscilloscoop

Functiegenerator

Accessoires

• 1x Krokodillenklem probe
• 1x USB-C laadkabel
• 1x P6100 hoogspanningsprobe (100MHz, 1x/10x)
• 1x Female BNC naar male MCX-adapter
• 1x Draagkoord

Downloads

Fnirsi DSO510 manual

(1.75 MB)

Download
