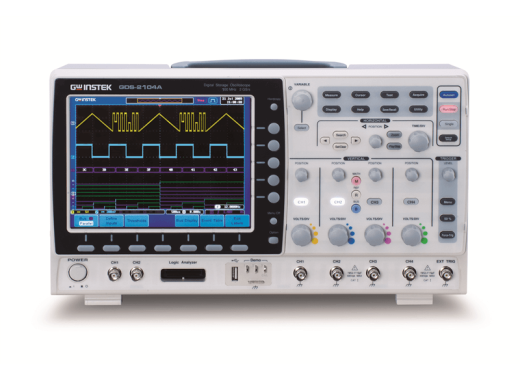

GW Instek GDS-2204A oscilloscoop
Details
De GDS-2204A van GW Instek is een digitale oscilloscoop met een bandbreedte van 200 MHz en heeft 4 kanalen. Uniek aan de GDS-2000A serie is dat deze is uitgerust met een hoge sample rate van 2 GSa/s. Deze oscilloscoop beschikt ook over VPO (visual persistence oscillioscoop) technologie, waardoor de update rate tot 80 000 waveforms per seconde bedraagt. Verder is de GDS-2204A is uitgerust met een 8" kleurenscherm, die goed afleesbaar is. Met een geheugendiepte van 2 Mega punten per kanaal kunnen ook lange signalen weergegeven worden.
Connectiviteit
De oscilloscopen kunnen met USB en LAN aan een computer verbonden worden om de gemeten data op te slaan. Daarnaast is het mogelijk de data te loggen voor een langere termijn en op te slaan naar bijvoorbeeld een USB-stick in CSV formaat.
Specificaties
| Bandbreedte | 200 MHz |
| Kanalen | 4 |
| Sampling rate | 2 GSa/s |
| Geheugen | 2 Mpts per kanaal |
| Rise time | 1.75 ns |
| Display | 8" TFT LCD SVGA kleur display(LED Back-light), 800x600 pixels |
| Ingangsimpedantie | 1 MΩ // 16 pF |
| Horizontale schaal | 1 ns/div - 100s/div |
| Verticale resolutie | 1 mV/div - 10 V/div |
| A/D convertor | 8 bits resolutie |
| Maximale spanning | 300V RMS, CAT I |
| Waveform capture rate | tot 80 000 wfm/s |
| Aansluitingen | USB 2.0 type A, USB 2.0 type B, LAN, Go-NoGo output, RS-232C |
| Gewicht (zonder doos) | 4.2 kg |
| Afmetingen | 384 x 220 x 145 mm |
Accessoires
De GDS-2204A wordt geleverd inclusief:
- Quick start-gids
- Cd met handleiding
- Netsnoer
- 4 probes, 1 per kanaal
De PC software en de drivers zijn gratis te downloaden via de GW Instek website.
Downloads
| GDS-2000A series datasheet |  (732.04 KB) | Download |
| GDS-2000A series manual | (7.76 MB) | Download |
| DTC sample | (126.04 KB) | Download |
