Guide IR MobIR ES1 warmtebeeldcamera (Android en iOS)
Details

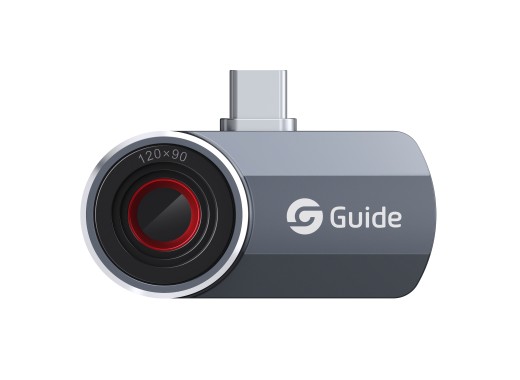

De Guide MobIR ES1 is een plug-and-play warmtebeeldcamera voor smartphones en tablets. Hierdoor wordt een telefoon inzetbaar voor HVAC-inspectie, het opsporen van elektrische storingen, PCBA-inspectie en bouwkundige inspectie. De warmtebeeldcamera wordt aangesloten via USB-C, waardoor dezelfde camera op meerdere apparaten te gebruiken is.
De warmtebeeldcamera heeft een NETD van ≤15mK en de ES1 meet een temperatuurbereik van -20 tot 550°C, verdeeld over twee automatisch schakelende bereiken. De 120x90-detector wordt in realtime opgeschaald naar 480x360, wat viermaal de lineaire resolutie oplevert. Daarnaast sluiten het beeldveld van 50°x38° en de minimale objectafstand van 0,1m goed aan bij werk op korte afstand aan kasten, printplaten en leidingwerk.
De gratis FocusIR-app voor iOS en Android biedt punt-, lijn- en vlakanalyse, 12 kleurenpaletten plus één eigen palet, temperatuuralarmen en het opnemen van foto's en video's. De camera is IP54-geclassificeerd en doorstaat een valtest van 2m, terwijl het slechts 25g weegt. De ES1 heeft geen batterij en neemt 310mW op van de telefoon.
Voor inspectie van kleine componenten van dichtbij is een optionele magnetische 30x-macrolens verkrijgbaar. Voor de iPhone 14 en eerdere modellen en voor iPads met een Lightning-poort is de optionele USB-C naar Lightning-adapter nodig.
Modeloverzicht
| Model | MobIR ES1 | MobIR ES2 | MobIR ES2+ |
|---|---|---|---|
| IR resolutie | 120 x 90 | 256 x 192 | 256 x 192 |
| Super-resolutie | 480 x 360 (4x) | 512 x 384 (2x) | 512 x 384 (2x) |
| Frame rate | 25 Hz | 30 Hz | 30 Hz |
| FOV | 50° x 38° | 56° x 42° | 56° x 42° |
| Min. focusafstand | 0,1 m | 0,3 m | 0,3 m |
| Camera voor zichtbaar licht | Nee |
Nee |
800 x 600 |
| Beeldmodi | IR, PIP | IR, PIP | IR, VIS, MIF, PIP |
| Macrolens (optioneel) | 30x | 15x | 15x |
| Prijs |
Specificaties
| Temperatuurbereik | -20 tot 550 °C |
| Nauwkeurigheid | ±2 °C of ±2% (de grootste van beide) |
| Focale lengte | 1,6 mm |
| NETD | ≤15 mK |
| Focusmodus | Focusvrij |
| Analyse | Punt, lijn, vlak, temperatuuralarm |
| Kleurenpaletten | 12 plus 1 eigen palet |
| Interface | USB-C |
| Batterij | Nee |
| Afmetingen | 51 x 24 x 15,1 mm |
| Gewicht | 25 g |
Accessoires
De MobIR ES1 wordt geleverd met:
- USB-C-kapje
- Opbergtasje
Plus en minpunten
- Lage NETD van ≤15mK
- Werkt met zowel Android als iOS
- Geen camera voor zichtbaar licht
Downloads
| Guide MobIR 3.0 datasheet |  (472.68 KB) | Download |
