393.25 Incl. BTW: € 393,25 Excl. BTW: € 325,00
Verzending binnen 4 dagen

Details

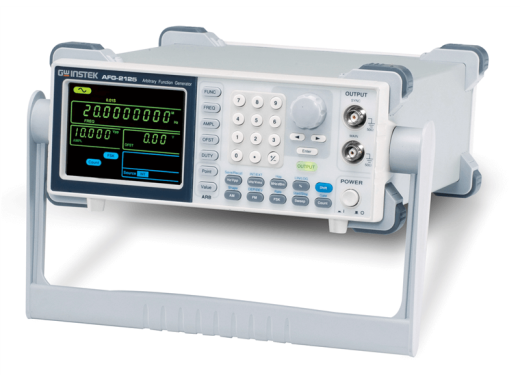

De AFG-2125 van GW Instek is een 25 MHz functiegenerator met 1 kanaal die goede eigenschappen heeft. Zo kan deze functiegenerator signalen met 4k punten genereren op 10 bits verticale resolutie. Daarnaast kan de duty-cycle van de blokgolfsignalen van 1% tot 99% gevarieerd worden. Dat de duty-cycle zo breed instelbaar is komt niet vaak voor op functiegeneratoren. Het voordeel hiervan is dat het op deze manier mogelijk is om pulse signalen te genereren. Daarnaast heeft de functiegenerator een frequentieteller ingebouwd die tot 150 MHz kan meten.

De functiegenerator biedt tot 20 Vpp output amplitude en een 0.1 Hz resolutie. Daarnaast kan de 2125 meerdere modulaties uitvoeren op het signaal. De functiegenerator kan AM/FM/PM/FSK moduleren. De mogelijkheden zijn uitgebreid.

Op het 3.5" TFT-scherm van de AFG-2125 kan simultaan de golfvorm, frequentie, amplitude, offset en andere belangrijke instellingen afgelezen worden. Hierdoor is de bediening erg eenvoudig.

De AFG-2125 functiegenerator kan ook via USB verbonden worden aan een computer. Met meegeleverde software kunnen arbitraire signalen gemaakt worden die dan op de generator gegenereerd kunnen worden. Daarnaast is het mogelijk om CSV bestanden te uploaden op het apparaat, en daarmee ingewikkelde Math functies uit te voeren. Deze golfvormen kunnen op de functiegenerator opgeslagen worden in een van de 10 geheugenslots.

Specificaties

Kanalen 1
Output signalen Sinus, Blokgolf, Zaagtand, Arbitraire golfvormen
Frequentiebereik Sinus & blokgolf: 0.1 Hz - 12 MHz
Zaagtand: 0.1 Hz - 1 MHz
Sample Rate 20 MSa/s
Golfvorm lengte 4 kpunten
Verticale resolutie 10 bit
Horizontale resolutie 0.1 Hz
Stabiliteit / precisie ± 20 ppm
Amplitudebereik ≤ 20 MHz: 1 mVpp - 20 Vpp
≤ 25 MHz: 1 mVpp - 10 Vpp
Impedantie 50 Ω
Duty cycle range (blokgolf) 1% ~ 99% (≤ 100kHz) 10% ~ 90% (≤ 1MHz) 50% (≤ 25M Hz)
Modulatie AM / FM / Sweep / FSK / frequentieteller
Frequentieteller 5 - 150 MHz (35 mVrms - 30 Vrms)
Geheugen 10 slots
Connectiviteit USB (Device)
Scherm 3.5" TFT LCD
Afmetingen 260 x 107 x 293 mm
Gewicht 2.5 kg

Software

Software voor de AFG2100 serie kunt u downloaden op de website van GW Instek.

Accessoires

De AFG-2125 wordt geleverd met:

  • Snel-start gids
  • Gebruikershandleiding
  • Netsnoer
  • Test-snoer GTL-110 x2
