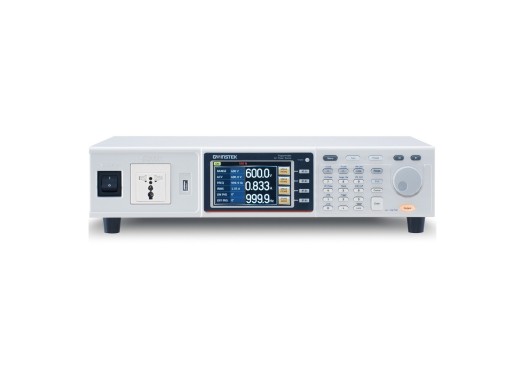

GW Instek APS-7100 labvoeding (universele stekker)
Details
De GW Instek APS-7100 labvoeding (universele stekker) behoort bij de APS-7000 serie en heeft een vermogen van 1000VA. De labvoeding heeft een maximale uitgangsstroom van 8,4A en beschikt over een USB (Host) en LAN aansluiting.
De APS-7000 serie van GW Instek is een serie programmeerbare lineaire AC voedingen, met veel functies voor het testen en analyseren van voedingen, elektronische apparaten, componenten en modules. De APS-7000 serie is volledig programmeerbaar. Alle parameters, waarden en meetresultaten worden gelijktijd weergegeven op het 4,3 inch TFT-LCD screen.
De APS-7000 serie beschikt over negen meetfuncties (Vrms, Irms, F, Ipk, W, VA, PF, Ipk hold, CF) en kunnen meerdere inputs simuleren. Zo kan stroomuitval gesimuleerd worden, waarmee eenvoudig getest kan worden hoe een verbonden schakeling daarmee overweg kan. Verder zijn meerdere andere scenario's programmeerbaar. Daarnaast kan de voedingen niet alleen sinusvormige AC genereren, maar ook 50 andere signalen zoals bijvoorbeeld zaagtanden en clipped signalen.
Er zijn verschillende uitbreidingen voor de labvoedingen van de APS-7000 serie, waaronder een uitbreiding van het frequentie- of voltagebereik. Ook kan de connectiviteit uitgebreid worden. Meer informatie hierover kunt u vinden onder het kopje 'Opties' onderaan deze pagina.
Modeloverzicht
De belangrijkste verschillen tussen de modellen van de APS-7000 serie staan in onderstaande tabel.
| Model | APS-7050 (EU) / (Universal) | APS-7050E (EU) / (Universal) | APS-7100 (EU) / (Universal) | APS-7100E (EU) / (Universal) |
|---|---|---|---|---|
| Vermogen | 500 VA | 500 VA | 1000 VA | 1000 VA |
| Uitgangsstroom (max) | 4,2 A | 4,2 A | 8,4 A | 8,4 A |
| Uitgangsstroom (piek) | 16,8 A | 16,8 A | 33,6 A | 33,6 A |
| Connectiviteit | USB (Host), LAN | USB (Host) | USB (Host), LAN | USB (Host) |
| Afmetingen | 430 x 88 x 400 mm | 430 x 88 x 400 mm | 430 x 88 x 560 mm | 430 x 88 x 560 mm |
| Gewicht | 24 kg | 24 kg | 38 kg | 38 kg |
| Prijs | EU: Uni: |
EU: Uni: |
EU: Uni: |
EU: Uni: |
Specificaties
| Uitgangsspanning | 0 ~ 310 Vrms |
Frequentie
| 45.0 ~ 500.0 Hz
| |
| Totale harmonische vervorming | < 0.5% |
| Crest factor | 4 |
| Scherm | 4.3" LCD |
Accessoires
De APS-7100 labvoeding wordt geleverd met de volgende accessoires:
- Netsnoer
- Testsnoer
- Handleiding
Opties
Er zijn meerdere uitbreidingen verkrijgbaar bij de APS-7100 labvoeding. Mocht u hier in geïnteresseerd zijn, neem dan contact met ons op voor u uw order plaatst.
De opties voor uitbreidingen zijn:- GPIB interface kaart
- RS-232/USB interface kaart
- Rack Mount Kit
- Output frequentie (45Hz ~ 999.9 Hz)
- Output voltage (0 ~ 600 Vrms)
- Verklaring van herleidbare kalibratie
Downloads
| APS-7000 series datasheet |  (6.69 MB) | Download |
| APS-7000 series manual | (4.69 MB) | Download |
| DTC sample | (126.04 KB) | Download |
