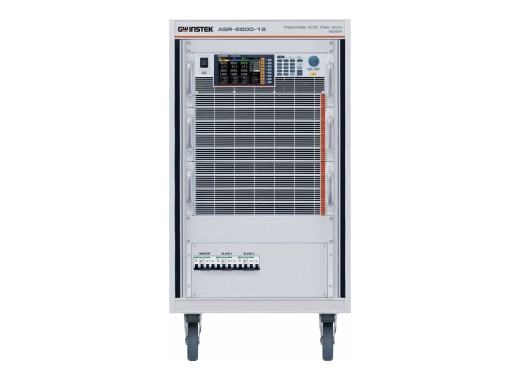

GW Instek ASR-6600-18 labvoeding voor rekmontage
Details
De GW Instek ASR-6600-18 rekmontage labvoeding maakt deel uit van de high-end ASR-6000 serie. Deze labvoeding is ontworpen voor veeleisende toepassingen, van gebruik in servers die kritieke informatie verwerken en niet stil mogen vallen, tot wetenschappelijk onderzoek. De ASR-6600-18 ondersteunt zowel enkel- als driefase AC-invoer en -uitvoer, als DC-uitvoer.
De labvoeding levert tot 18kW uitgangsvermogen, beschikt over programmeerbare uitgangsimpedantie-aanpassing, tweekanaals spannings-/stroommonitoring en ondersteunt 1P2W, 1P3W en 3P4W uitgangen. Daarnaast biedt de labvoeding krachtige functies voor het bewerken en genereren van willekeurige waveforms, waarbij tienduizenden waveforms kunnen worden gevormd en 100e orde harmonics gemeten kunnen worden. Hiermee kan de labvoeding uiteenlopende netsituaties nabootsen, zoals gebalanceerde en ongebalanceerde driefase-belastingen of fase-uitval. Tot slot is er een multikanaals uitgangsfunctie aanwezig waarmee tot drie DUT’s gelijktijdig getest kunnen worden.
Modeloverzicht
| Model | Totaal vermogen | Stroombereik | Prijs |
|---|---|---|---|
| ASR-6450-09 | 9 kW | Enkelfase uitgang: 90 A / 45 A Meerfase uitgang: 30 A / 15 A |
|
| ASR-6450-13.5 | 13,5 kW | Enkelfase uitgang: 135 A / 67,5 A Meerfase uitgang: 45 A / 22,5 A |
|
| ASR-6600-12 | 12 kW | Enkelfase uitgang: 120 A / 60 A Meerfase uitgang: 40 A / 20 A |
|
| ASR-6600-18 | 18 kW | Enkelfase uitgang: 180 A / 90 A Meerfase uitgang: 60 A / 30 A |
|
| ASR-6600-24 | 24 kW | Enkelfase uitgang: 240 A / 120 A Meerfase uitgang: 80 A / 40 A |
|
| ASR-6600-30 | 30 kW | Enkelfase uitgang: 300 A / 150 A Meerfase uitgang: 100 A / 50 A |
|
| ASR-6600-36 | 36 kW | Enkelfase uitgang: 360 A / 180 A Meerfase uitgang: 120 A / 60 A |
Specificaties
| Uitgangsmodi | 10 |
| Ingangsspanningsbereik | Fasespanning: 200 V ~ 240 V Lijnspanning: 380 V - 460 V |
| Uitgangsspanningsbereik | AC: 0 V ~ 350 V (sinus/blok) DC: -500 V ~ 500 V |
| Resolutie | Spanning: 0,01 V / 0,1 V Stroom: 0,01 A / 0,1 A |
| Rimpel | 0,5 Vrms / 1 Vrms |
| Beveiliging | UVP, OVP, OCP, OTP, OPP, fan fail, piek- en RMS-stroomlimiet |
| Interfaces | RS-232C, USB, LAN |
| Display | 7" TFT-LCD |
| Afmetingen | 598 × 937 × 906 mm |
| Gewicht | 155 kg |
Accessoires
De GW Instek ASR-6600-18 wordt geleverd met:
- Afdekkap ingangsklemmen
- Afdekkap uitgangsklemmen
- Koperplaat voor delta-aansluiting ingang (Mark 1)
- Koperplaat voor enkelfase- en Y-aansluiting ingang (Mark 2)
- Koperplaat voor delta-aansluiting ingang (Mark 3)
- Koperplaat voor 1P-uitgang (Mark 4)
- GRA-451-E rackmount adapter (EIA)
- USB kabel
- Netsnoer
- Verklaring van herleidbare kalibratie
Downloads
| ASR-6000_3U_parallel - Datasheet |  (112.89 KB) | Download |
| ASR-6000-Rack type - User manual | (3.59 MB) | Download |
