GW Instek DAQ-901 module
Details

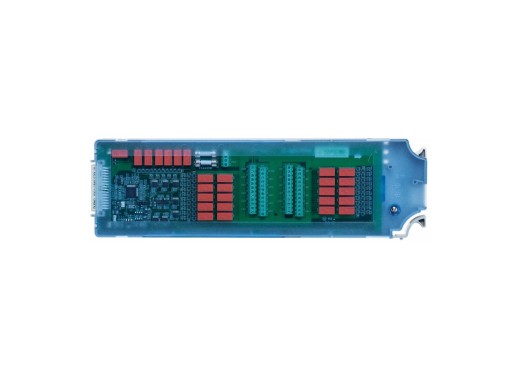

De GW Instek DAQ-901 reguliere relaismodule is bedoeld als uitbreiding voor de GW Instek DAQ-9600. De DAQ-901 is een 22-kanaals universele multiplexer die twee groepen van 10 2-draads kanalen en 2 extra stroomingangskanalen biedt; de 2-draads kanalen zijn schakelbaar naar hoge en lage ingangen. Een voordeel van deze module is dat er een ingebouwde cold-junction referentie is; dit kan meetfouten bij thermokoppels verminderen.
Specificaties
| Snelheid | 80 kanalen/seconde |
| Maximale spanning | 300 V |
| Maximale stroom | 1 A |
| Bandbreedte | 10 MHz |
| Ondersteunde metingen | AC/DC spanning AC/DC stroom frequentie/periode 2- en 4-draads weerstand thermokoppel 2- en 4-draads RTD Transistor Capaciteit |
Plus en minpunten
- Uitgebreid
- Ingebouwde cold-junction referentie
