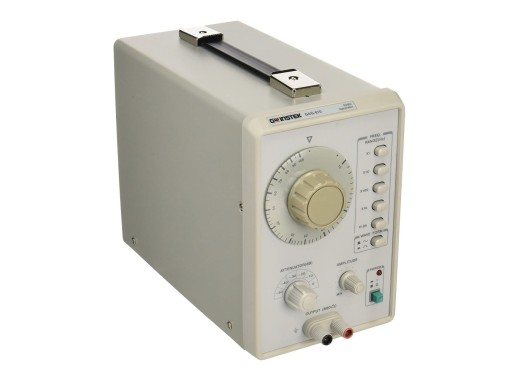

GW Instek GAG-810 audio generator
Details
De GW Instek GAG-810 audiogenerator is geen typische functiegenerator. In plaats van een display en duizenden opties, kan deze generator alleen sinusgolven en blokgolven tot 1MHz genereren.
De eenvoudige interface van de GAG-810 maakt het een ideale keuze voor educatieve doeleinden. Er zijn geen verborgen instellingen die de leerling verkeerd kan instellen. De ingebouwde verzwakker met dB-schaal maakt het gebruik binnen het audiodomein, waar dB gebruikelijk is, gemakkelijk.
Het apparaat heeft een minimale vervorming met een factor van 0,02% of minder voor 500Hz tot 20kHz. Je vindt geen BNC-connectoren op deze functiegenerator, maar slechts 4mm banaanaansluitingen zijn gebruikelijk in het onderwijs en robuust en betrouwbaar. Een sync-ingang aan de achterkant maakt deze audiogenerator compleet.
Specificaties
| Frequentiebereik | 10 Hz ~ 1 MHz, 5 bereiken |
| Uitgangsspanning | 5 Vrms |
| Maximaal toegestane ingang | 15 V |
| Frequentiebereik | 10 Hz ~ 1 MHz |
| Uitgangsimpedantie | 600 Ω |
| Ingangsimpedantie | 150 kΩ |
| Afmetingen | 130 x 210 x 292 mm |
| Gewicht | Ca. 3 kg |
Accessoires
De GAG-810 bevat
- Gebruikershandleiding
- Netsnoer
- Meetsnoer GTL-103
- Verklaring van herleidbare kalibratie
Plus en minpunten
- Specifieke generator voor audiodoeleinden
