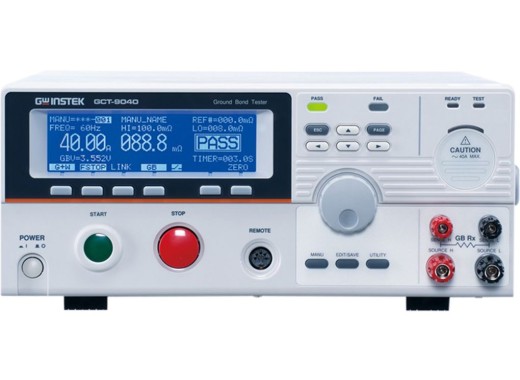

GW Instek GCT-9040 ground bond tester
Details
De GW Instek GCT-9040 is een 40A AC ground bond tester en is de opvolger van de succesvolle GCT-630 van GW Instek. Het doel van de GCT-9040 is het testen of een schakelings geleidende delen en hun ground goed verbonden zijn. Het doet dit door te meten of er een elektrisch pad bestaat tussen geleidende metalen en de ground van de voeding. Hierbij wordt de kwaliteit van het pad gecontroleerd.
De tester heeft een maximale AC test stroom van 40A en maakt net als vergelijkbare modellen gebruik van het veelbelovende PWM ontwerp voor maximale efficiëntie en betrouwbaarheid.
De GW Instek GCT-9040 ground bond tester kan verbonden worden met andere electric safety testers, zoals de GW Instek GPT-9800- en GPT-9900(A) serie. Zo kan bijvoorbeeld de GPT-9902A, die in staat is om AC&DC withstanding tests uit te voeren, extern verbonden worden met de GCT-9040 om zo een nog uitgebreidere test uit te voeren. Ook kan de GCT-9040 verbonden worden met de originele all-in-one testers (zoals de GPT-9904) om zo tegelijkertijd de output test uit te voeren. Deze test stelt de apparaten in staat om tegelijkertijd het DUT te testen, om zo de totale test tijd te verkorten. In dit geval zal de GCT-9040 de controle nemen over de 2 testers, om zo verwarring te voorkomen.
Als laatste biedt de GCT-9040, met betrekking tot remote control en het ophalen van gegevens, niet alleen een standaard USB-interface (optionele GPIB) voor de besturing van alle functies, maar biedt deze ook besturing van de aangesloten safety testers (GPT-9800/9900/9900/9900A series) via commando's voor het uitlezen van de meetresultaten.
Optioneel biedt de GCT-9040 een GPIB aansluiting. Wanneer u hier interesse in heeft kunt u contact met ons opnemen.
Specificaties
| Output stroom | 3.00 A - 40.00 A ac |
| Stroom resolutie | 0.01 A |
| Stroom precisie |
3 A - 8 A : ±(1% + 0.2 A) 8 A - 4 0A : ±(1% + 0.05 A) |
| Test spanning | 8V ac max (open circuit) |
| Test spannings frequentie | 50/60 Hz |
| Weerstands bereik | 1.0 mΩ - 650.0 mΩ |
| Weerstands resolutie | 0.1 mΩ |
| Weerstands precisie | ±(1% + 2 mΩ) |
| Geheugen | 100 sets |
| Connectiviteit | USB, LINK, GPIB (optioneel), Remote control, I/O |
| Display | 240 x 64 Ice Blue Dot matrix LCD |
| Gewicht | 17.0kg |
| Afmetingen | 330 x 148 x 460mm |
Accessoires
De GW Instek GCT-9040 wordt geleverd inclusief:
- Snelstart gids
- Netsnoer
- USB Kabel
- Test probes
- LINK kabel
- REMOTE terminal plug male
- Interlock key
- Gebruikers handleiding
Plus en minpunten
- Compatible met GPT-9800/9900(A)
- Betrouwbaar en efficiënt
