GW Instek GDS-1104B oscilloscoop
Details

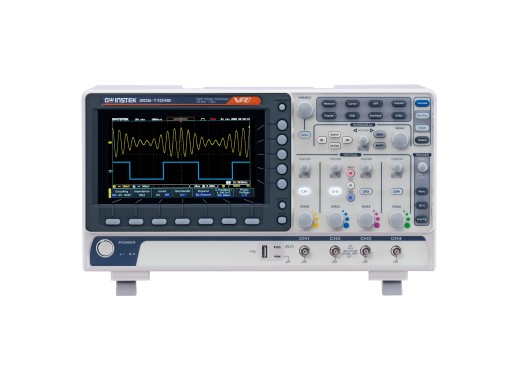

De GW Instek GDS-1104B is een 4-kanaals oscilloscoop met 100MHz aan bandbreedte en komt uit de GDS-1000B serie. De oscilloscopen in deze serie van GW Instek bieden veel waar voor het geld; ze hebben een groot kleurenscherm, een diep geheugen en een hoge capturerate. Niet voor niets worden ze de rivaal van de bekende Rigol DS-1000Z serie genoemd.
Metingen
Met de ingebouwde spanningsmeter is het mogelijk om een 3 digit weergave te krijgen van RMS waardes, daarnaast is er een 5 digit frequentiemeter aanwezig. Er kunnen 8 metingen tegelijk weergegeven worden op het scherm, daarnaast is het mogelijk om 36 meetwaarden tegelijk weer te geven in een pop-up.
Filtering
De GDS oscilloscopen bieden de mogelijkheid om digitale filtering uit te voeren op het signaal. Hierdoor is het mogelijk het signaal weer te geven zonder onvermijdelijke achtergrondruis, of ongewilde signaalcomponenten. Het signaal kan gefilterd worden met een high- of low pass filter en dit kan per kanaal afzonderlijk.
Dual-display
Met de dual-display functie kan gelijktijdig zowel het gehele signaal worden weergegeven als een ingezoomd deel ervan. Daarnaast is het mogelijk een Lissajousfiguur weer te geven in een X-Y plot.
Connecties
De oscilloscopen kunnen met USB en LAN aan een computer verbonden worden om de gemeten data op te slaan over een langere termijn. Zo is het mogelijk om met een minimum interval van 5 seconden gedurende maximaal 100 uur de gemeten golfvormen op te slaan in CSV formaat naar een USB-stick of een computer die verbonden is via LAN.
Budget 4 kanaals-oscilloscopen
In februari 2016 hebben wij een artikel toegevoegd aan het kenniscentrum waarin we budget 4 kanaals-oscilloscopen vergelijken. Hierin vergelijken wij de GDS-1054B met de DS1054Z van Rigol.
Modeloverzicht
De modellen van de GDS-1000B serie verschillen in bandbreedte, rise time en kanalen.
| Model | GDS-1072B | GDS-1102B | GDS-1054B | GDS-1074B | GDS-1104B |
|---|---|---|---|---|---|
| Analoge bandbreedte | 70 MHz | 100 MHz | 50 MHz | 70 MHz | 100 MHz |
| Rise time | 5 ns | <3.5 ns | 7 ns | 5 ns | 3.5 ns | Kanalen | 2 | 2 | 4 | 4 | 4 |
| Prijs |
Specificaties
| Geheugen | 10 Mpts per kanaal |
| Maximale sampling rate | 1 GSa/s |
| Display | 7" TFT, 800x480 pixels |
| Ingangsimpedantie | 1 MΩ // 16 pF |
| Horizontale schaal | 1 ns/div - 100s/div |
| Verticale resolutie | 1 mV/div - 10 V/div |
| Gemeten ruiswaarde | 500 - 800 µVpp (bij 25µs,1mV/div, record length: 10K) |
| A/D convertor | 8 bits resolutie |
| Maximale spanning | 300V RMS, CAT I |
| Waveform capture rate | tot 50.000 wfm/s |
| Aansluitingen | USB 2.0 (Host/device), LAN, Pass/fail output |
| Gewicht (zonder doos) | 2.8 kg |
| Afmetingen | 380 x 127.3 x 208 mm (LxBxH) |
Accessoires
Alle oscilloscopen uit de GDS-1000B serie worden geleverd inclusief:
- Snel start-gids
- Cd met handleiding
- Netsnoer
- Probes, 1 per kanaal, 70/100 MHz afhankelijk van model
De PC software (OpenWave) en de drivers zijn gratis te downloaden via de GW Instek website.
Het is mogelijk om de GDS-1000B firmware te upgraden naar V1.27, met deze update zijn I2C, SPI, UART, CAN / LIN Serial bus trigger- en decodeerfuncties gratis. Deze update is te vinden op de website van GW Instek.
Downloads
| GDS-1000B series manual |
 (7.73 MB) |
Download |
