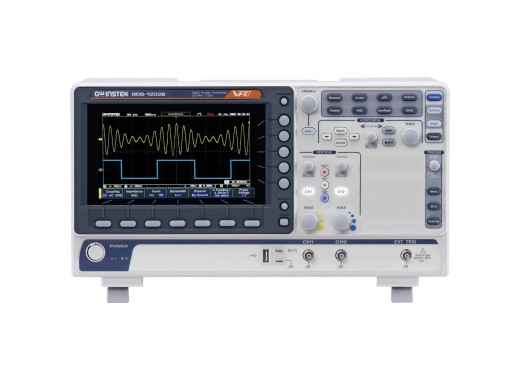

GW Instek GDS-1202B oscilloscoop

De GW Instek GDS-1202B is een dual channel digitale oscilloscoop met unieke functies en prestaties voor een betaalbare prijs. De oscilloscoop, die geschikt is voor de onderwijsmarkt en voor industriële toepassingen op instapniveau, heeft een maximale memory depth can 10M en een maximale waveform update snelheid van 50,000 waveforms per seconde. Verder heeft de GDS-1202B een bandbreedte van 200 MHz en een maximale sample rate van 1 GSa/s.

De GDS-1202B wordt ook standaard geleverd met serial bus trigger en decoding functie, wat vaak bij andere oscilloscopen als een extra optie wordt aangeboden. Daarbij biedt deze oscilloscoop een 1 miljoen punten FFT display, die zorgt voor een hoge resolutie. De GDS-1202B komt ook met zero key functie, waardoor het mogelijk is om snel terug te keren naar de originele verticale, horizontale en triggered posities. Hierdoor wordt de meetefficiëntie verbeterd.

De oscilloscoop kan 256 kleurovergangen weergeven op zijn 7" TFT LCD scherm. Verder is het met de GDS-1202B mogelijk om te verbinden met een PC door de OpenWave connectie software. De oscilloscoop heeft zowel een data log en een digitale filter functie als een X-Y modus display.

Specificaties

.

Bandbreedte	200 MHz
Rise time	1.75 ns
Kanalen	2
Sample rate	1 GSa/s (Shared)
Geheugendiepte	10M / Ch
Waveform update snelheid	50,000 wfm/s
Trigger types	Edge, Pulse Width, Video, Pulse Runt, Rise & Fall, Timeout, Alternate, Event-Delay(1~65535 events), Time-Delay(Duration, 4ns~10s)
Verticale resolutie	8 bit
Verticale schaal	1mV ~ 10V/div
Serial bus trigger and decode	I2C, UART, CAN, LIN
Horizontale schaal	5 ns/div ~ 100 s/div
Automatische meetparameters	Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
Cursorparameters	Voltage verschil tussen cursors ( ΔV), Tijd verschil tussen cursors ( ΔT)
Scherm	7" 800x480 TFT LCD kleuren display
Connectiviteit	USB (Host/Device), LAN, Go-NoGo BNC
Aanvullende kenmerken	Kensington Style Lock
Afmetingen	380 mm x 208 mm x 127.3 mm
Gewicht	2.8 kg

Accessoires

De GW Instek GDS-1202B wordt geleverd inclusief:

• Netsnoer
• Twee 200MHz passieve probes
• Verklaring van herleidbare kalibratie

Het is mogelijk om de GDS-1000B firmware te upgraden naar V1.27, met deze update zijn I2C, SPI, UART, CAN / LIN Serial bus trigger- en decodeerfuncties gratis. Deze update is te vinden op de website van GW Instek.
