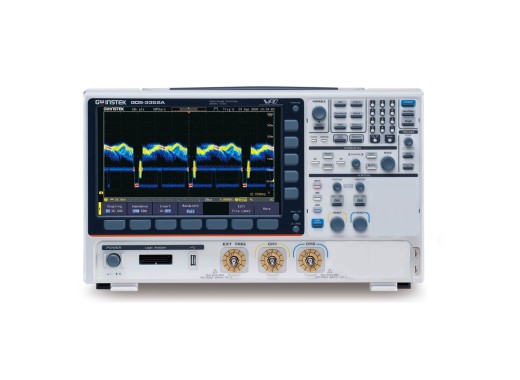

GW Instek GDS-3352A digitale opslag oscilloscoop
Details
De GW Instek GDS-3352A digitale opslag oscilloscoop is een tweekanaals 350MHz logic analyser, met een 10,2" TFT LCD kleurendisplay. Hij heeft een geheugendiepte tot 200Mpts voor elk kanaal. Het voordeel van zo'n diep geheugen is dat gebruikers zelfs bij lage snelheidsinstellingen een hoge sample rate kunnen handhaven. In de hoge resolutiemodus kunnen signalen met weinig ruis worden gemeten bij een hoge bandbreedte.
Bovendien kan de interne zoekfunctie snel de signalen vinden die voldoen aan de voorwaarden volgens de behoeften van de test. Voor metingen in het frequentiedomein is hij uitgerust met een tweekanaals spectrum analyser, waarmee gebruikers de frequency domain signals van twee kanalen tegelijkertijd kunnen meten en analyseren. Hij is ook uitgerust met een spectrogramfunctie, waarmee gebruikers eenvoudig complexe frequency domain fluctuations kunnen waarnemen.
Hij beschikt over 38 AC/DC labvoedingstesten. Hij is ook uitgerust met een tweekanaals 25MHz arbitrary wave form generator en een analysefunctie voor de frequentierespons. Naast de veelgebruikte USB- en LAN-poort beschikt dit product ook over een zeer stabiele RS232-interface en een optionele GPIB-interface.
Modeloverzicht
De GDS-3352A en GDS-3652A oscilloscopen verschillen in bandbreedte en rise time.
| Model | GDS-3352A | GDS-3652A |
|---|---|---|
| Bandbreedte | 350 Mhz | 650 Mhz |
| Rise time | 1 ns | 535 ps |
| Prijs |
Specificaties
| Kanalen | 2 |
| Sample rate | 2,5 GSa/s (gedeeld) |
| Geheugendiepte | 200 Mpts/kanaal |
| Waveform capture rate | 200.000 wfm/s |
| Trigger types | Edge, Pulse Width (Glitch), Video, Pulse Runt, Rise & Fall (Slope), Time out, Alternate, Event-Delay (1~65.535 events), Time-Delay (Duration, 4ns~10s), Bus |
| Verticale resolutie (1MΩ) | 8 bit (max. 12 bit met Hi Res modus) |
| Verticale schaal | 1mV ~ 10V/div |
| Periodieke bustrekker en decodering | I2C, SPI, UART, KAN, LIN |
| Horizontale schaal | 1 ns/div ~ 1000 s/div |
| Automatische meetparameters | Pk-Pk, Max, Min, Amplitude, Hoog, Laag, Gemiddelde, Cyclusgemiddelde, RMS, Cyclus RMS, Gebied, Cyclusgebied, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequentie, Periode, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -pulsen, +Edges, -Edges, %Flicker, Flicker Idx, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Fase |
| Cursor parameters | Spanningsverschil tussen cursors ( ΔV), Tijdsverschil tussen cursors ( ΔT) | .
| Display | 10,2" 800 x 480 TFT LCD-kleurendisplay |
| Connectiviteit | USB 2.0 (host/device), LAN, RS232, VGA, Go/NoGo BNC, GPIB (optioneel) |
| Extra functies | Slot in Kensington stijl, interne flash disk |
| Afmetingen | 420 mm x 253 mm x 113,8 mm |
| Gewicht | 4,6 kg |
Accessoires
De GW Instek GDS-3352A wordt geleverd inclusief:
- Netsnoer
- 2x 350MHz 10:1 passive probes
- Verklaring van herleidbare kalibratie
Plus en minpunten
- Grote geheugencapaciteit per kanaal
- Automatische signaalzoekfunctie
Downloads
| GW Instek GDS-3000A Manual |  (6.47 MB) | Download |
| GW Instek GDS-3000A Datasheet | (874.86 KB) | Download |
| DTC sample | (126.04 KB) | Download |
