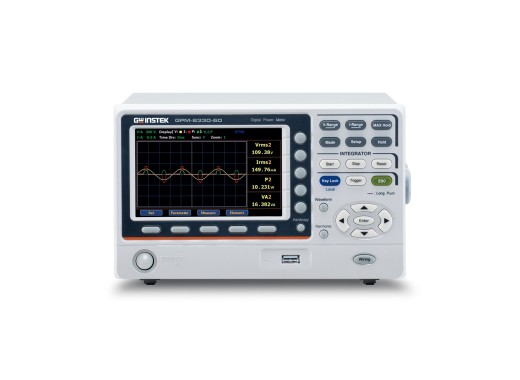

GW Instek GPM-8330-60 digitale powermeter
Details
De GW Instek GPM-8330-60 is een zeer nauwkeurige programmeerbare digitale powermeter met 3 kanalen, geschikt voor gelijktijdige 3-fasemetingen op zowel AC- als DC-voedingen. Het apparaat heeft een meetbandbreedte van 0,1Hz tot 100kHz inclusief DC en is uitgerust met een 16-bit A/D-converter die een samplefrequentie van 300kHz levert. Dit model heeft een maximale stroom van 60A.
De GPM-8330-60 beschikt over een knop voor het selecteren van de bedrading (1P3W, 3P3W, 3P4W, 3V3A) en heeft een auto-range functie voor de Integratiemodus. Metingen kunnen worden uitgelezen en opgeslagen via de RS-232C-, USB- (device/host) en LAN-interfaces. Het apparaat toont waveforms van spanning (V), stroom (I) en vermogen (P). Screenshots van de waveform weergaven kunnen rechtstreeks worden opgeslagen via de USB-host.
Dit product voldoet aan IEC 61000-4-7, waardoor het geschikt is voor het uitvoeren van (inter)harmonische metingen (50/60 Hz) voor EMC-testen.
Modeloverzicht
| Model | GPM-8320 | GPM-8320-60 | GPM-8330 | GPM-8330-60 |
|---|---|---|---|---|
| Kanalen | 2 | 2 | 3 | 3 |
| Max. stroom | 20 A | 60 A | 20 A | 60 A |
| Prijs |
Specificaties
| Elektrische specificaties | |||||||||||||
| |||||||||||||
| Interfaces | RS-232C, USB (device/host), LAN | ||||||||||||
| Display | 5" TFT | ||||||||||||
| Afmetingen | 220 × 132 × 402,5 mm | ||||||||||||
| Gewicht | 3,4 kg | ||||||||||||
Accessoires
De GPM-8330-60 wordt standaard geleverd met:
- Voedingskabel
- 3× Meetkabel (GTL-209)
- 3× Meetkabel (GTL-212)
- Verklaring van traceerbare kalibratie
Plus en minpunten
- Zeer nauwkeurig
- Geeft V/I/P-waveforms tegelijk weer
- Geen geïntegreerd GPIB-interface
Downloads
| GPM-8320/8330-60 datasheet |  (788.54 KB) | Download |
| GPM-8320/8330-60 user manual | (6.89 MB) | Download |
