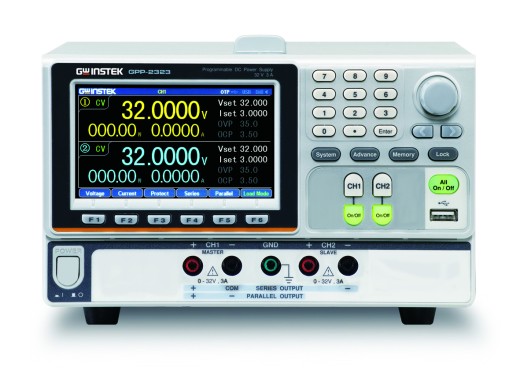

GW Instek GPP-2323 labvoeding + load

De GPP-2323 labvoeding behoort tot de GW Instek GPP-serie en heeft 2 kanalen. Deze kanalen hebben beiden een uitgangsspanning van 0-32V en een uitgangsstroom van 0-3A.

De GPP-serie van GW Instek is een serie programmeerbare labvoedingen met een hoge programmeer- en instelresolutie en een lage ripple. Dit zorgt ervoor dat deze labvoedingen zeer nauwkeurig zijn.

De uitvoeringen met meerdere channels hebben een interne schakeling die er voor zorgt dat de eerste twee kanalen in serie of parallel geschakeld kunnen worden zonder dat daar extra bedrading voor nodig is. Dit zorgt voor een stabielere output en een groter gebruiksgemak. Het display van de GPP-serie labvoedingen heeft verschillende weergavemogelijkheden, zoals de een- of meerkanaals instelwaarde, meetwaarden of golfvorm weergave. Ook is het mogelijk om condities in te stellen om de DUT te beschermen. Dit kan door middel van geluidsalarmen of door het automatisch uitschakelen van de labvoeding bij bepaalde ingestelde waarden. Verder beschikken deze voedingen over een output recorder functie, die de uitgangswaarden van de spanning/stroom registreert op het interne geheugen. Dit kan vervolgens opgeslagen worden als een .REC of .CSV bestand. Ook hebben de labvoedingen een sequential output functie om zelf output waveforms te editen. Er zijn echter ook 8 ingebouwde golfvormen die gebruikt kunnen worden.

Electronic load

De GW Instek GPP-reeks heeft een load functie waarmee CH1 en CH2 kunnen worden gebruikt als stroomleverings- en stroomverbruikscircuit. Op deze manier kan het vermogen van een DUT gelijktijdig worden geleverd en verbruikt om bijvoorbeeld te voldoen aan de basis laad- en ontlaadtestvereisten voor batterijen.
Zowel CH1 als CH2 kunnen een 32V/3A vermogen leveren, maar beschikken ook over een 32V constante spanning-, 3,2A constante stroom- en 1kΩ constante weerstand load functie. Bovendien kunnen beide kanaalfuncties onafhankelijk van elkaar worden gekozen zodat ze als 2 vermogensuitgangen, 1 vermogensuitgang & 1 load of 2 loads gebruikt kunnen worden.

Modeloverzicht

De belangrijkste verschillen tussen de modellen van de GPP-serie zijn in de tabel hieronder weergeven.

Model	GPP-1326	GPP-2323		GPP-3323			GPP-4323
Aantal kanalen	CH1	CH1	CH2	CH1	CH2	CH3	CH1	CH2	CH3	CH4
Uitgangsspanning	0-32V	0-32V	0-32V	0-32V	0-32V	1.8-5V	0-32V	0-32V	0-5V	0-15V
Uitgangsstroom	0-6A	0-3A	0-3A	0-3A	0-3A	5A	0-3A	0-3A	0-1A	0-1A
Resolutie	1 mV / 0.2 mA	1 mV / 0.1 mA		1 mV / 0.1 mA			1 mV / 0.1 mA
Prijs	570.64 Incl. BTW: € 570,64 Excl. BTW: € 471,60	612.02 Incl. BTW: € 612,02 Excl. BTW: € 505,80		683.89 Incl. BTW: € 683,89 Excl. BTW: € 565,20			725.27 Incl. BTW: € 725,27 Excl. BTW: € 599,40

Specificaties

Rimpel	≤ 350 μVrms / 2mArms
Load function	Constante spanning, stroom, weerstand
Ingebouwde golfvormen	Sine, pulse, ramp, stair up, stair down, stair updown, exponential rise, exponential fall
Interfaces	RS-232, USB
Display	4.3" TFT LCD Display
Afmetingen	213 x 145 x 312 mm
Gewicht	~ 7.5 kg

Accessoires

De GPP-2323 labvoeding wordt geleverd met de volgende accessoires:

• User manual
• Netsnoer
• Testsnoeren
