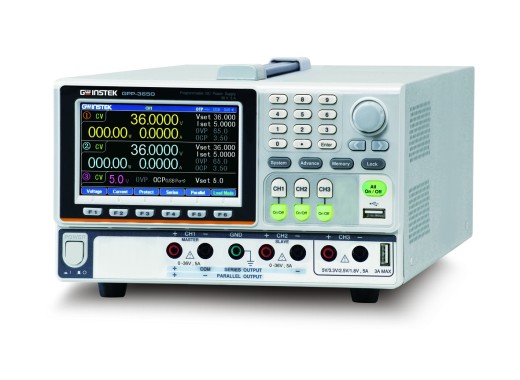

GW Instek GPP-3650 labvoeding + load
Details
De GW Instek GPP-3650 is een programmeerbare DC-labvoeding met 3 kanalen met een uitgangsvermogen van 385W. De eerste twee kanalen hebben een uitgangsspanning van 0-36V en een uitgangsstroom van 0-5A. Het derde kanaal heeft een uitgangsspanning van 1,8/2,5/3,3/5V en een uitgangsstroom van 5A. Met een uitgangsstroom van 5A voor beide kanalen levert deze labvoeding meer dan de gebruikelijke 3A stroom van modellen zoals de GPP-4323.
De GPP-3650 heeft een hoge programmeerresolutie van 1mV/0,1mA, een instelresolutie van 0,1mV/0,1mA en een lage rimpel van ≤ 1mVrms/≤ 2mArms.
Een unieke functie van de GPP-3650 is de bescherming tegen omgekeerde polariteit, waardoor de labvoeding wordt beschermd tegen omgekeerd aangesloten batterijen. De labvoeding heeft een intern circuit waarmee de eerste twee kanalen in serie of parallel kunnen worden geschakeld, zonder dat extra bedrading nodig is. Hij heeft ook meerdere weergavemogelijkheden, waaronder een- of meerkanaals instelwaarden, meetwaarden en golfvorm weergave. Ook kunnen condities worden ingesteld om de DUT te beschermen door een geluids alarm of door de labvoeding automatisch uit te schakelen. Verder heeft deze labvoeding een output recorder functie, die de spanning/stroom kan opnemen in het interne geheugen, en het resultaat kan worden opgeslagen als .REC- of .CSV-bestand.
Elektronische load
De GW Instek GPP-3650 heeft een load functie waarmee CH1 en CH2 ook als load kunnen worden gebruikt. CH1 en CH2 kunnen samen een vermogen trekken van maximaal 50W. De laod kan functioneren in CV-, CC- en CR-modus. Verder kan de functie van beide kanalen onafhankelijk worden gekozen, waardoor je 2 voedingen, 1 voeding & 1 belasting of 2 belastingen kunt gebruiken.
Specificaties
| Lab voeding specificaties | |||||||||||||
| |||||||||||||
| Elektronische load specificaties | |||||||||||||
| |||||||||||||
| Beveiliging | OPP, OCP, OVP, OTP | ||||||||||||
| Interfaces | USB, USB-B, LAN, RS232, Ext I/O | ||||||||||||
| Display | 4.3" TFT LCD | ||||||||||||
| Afmetingen | 213 x 145 x 362 mm | ||||||||||||
| Gewicht | 10 kg | ||||||||||||
Opties
| GPIB | Met deze optie worden de voedingen van de GPP-reeks uitgebreid met een GPIB-aansluiting. Deze optie wordt geïnstalleerd door de fabrikant. |
Accessoires
De GPP-3650 labvoeding wordt geleverd met de volgende accessoires:- Netsnoer
- Testsnoeren
- Verklaring van herleidbare kalibratie
Plus en minpunten
- Elektronische belastingsfunctie
- Interne seriële & parallelle aansluiting
Downloads
| GPP-6030/3060/3650 User Manual |  (3.24 MB) | Download |
| GPP-3650 Brochure | (2.63 MB) | Download |
| DTC sample | (126.04 KB) | Download |
