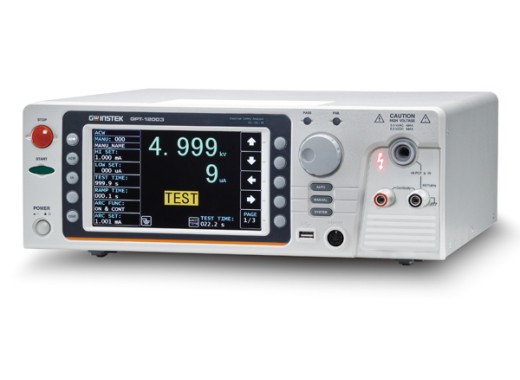

GW Instek GPT-15003 Hi-pot tester
Details
De GW Instek GPT-15003 500VA hi-pot tester is de eerste ter wereld die voldoet aan IEC 61010-2-034. Hij is in staat om AC withstanding, DC withstanding, insulation resistance en ground continuity tests uit te voeren. Deze Hi-pot tester is een goede keuze dankzij zijn hoge nauwkeurigheid/resolutie en een maximale testspanning van 5 kV. Bovendien bevat de GPT-15000 een automatische sweep- en tabeltest en een statistiekfunctie. De GPT-15000 serie heeft een testcapaciteit van 500VA en een testcapaciteit voor capacitieve belasting tot 47 μF. De testers zijn ontworpen voor gebruiksgemak, op het LCD-display met hoge resolutie is duidelijk te zien welke instellingen zijn gekozen en of het testobject voldoet aan de gestelde eisen. De GPT-15000 kan worden aangesloten op een computer via een USB host poort, RS-232C voor remote control en optioneel GPIB om gegevens te kunnen opslaan.
Bij het werken met hoge spanningen, zoals 5 kV, is het belangrijk dat er geen veiligheidsproblemen optreden. De testers zijn ontworpen om de kans hierop te minimaliseren, dus wanneer de test voltooid is of er een gevaarlijke situatie ontstaat, schakelen ze de spanning uit. De testers bieden de mogelijkheid om 100 standaardinstellingen op te slaan. Daarvan kunnen er 16 met een druk op de knop automatisch worden uitgevoerd.
Voor een Hi-pot tester met dezelfde specificaties maar een lagere maximale nominale belasting kunt u kijken naar de GPT-12000 serie. Of een hi-pot tester met minder mogelijkheden zoals geen usb opslag, geen GC functie, kleiner scherm, en geen data geheugen, kunt u kijken naar de GPT-9900 of GPT-9800 series.
Voor een hoogspanningsadapterdoos kunt u kijken naar de GHT-117 of de GHT-118.
Modellen
Het verschil tussen de modellen in de GPT-15000-serie wordt uitgelegd in de onderstaande tabel.
| Model | AC | DC | Insulation resistance | Ground bond | Ground continuity | Prijs |
|---|---|---|---|---|---|---|
| GPT-15001 | ||||||
| GPT-15002 | ||||||
| GPT-15003 | ||||||
| GPT-15004 |
Specificaties
| AC spanningsbereik | 0,050 KV - 5 KV |
| AC spanningsresolutie | 1 V |
| AC maximale nominale belasting | 500 VA (5 KV / 100 mA) |
| AC maximale nominale stroom | 100 mA (0,5 KV < V ≤ 5 KV) 10 mA (0,05 KV ≤ V ≤ 0,5 KV) |
| DC spanningsbereik | 0,050 KV - 6 KV |
| DC spanningsresolutie | 1 V |
| DC maximale nominale belasting | 100W (5 KV / 20mA) |
| DC maximale nominale stroom | 20 mA (0,5 KV < V ≤ 6 KV); 2mA (0,05 KV ≤ V ≤ 0,5 KV) |
| IR-spanningsbereik | 50 V - 1200 V dc |
| IR-spanningsresolutie | 50 V |
| Geheugen | 100 blokken |
| Connectiviteit | USB host/apparaat, RS-232C, Signaal I/O, Remote control |
| Weergave | 7" kleuren LCD |
| Afmetingen | 380 x 148 x 492 mm |
| Gewicht | 17 kg |
Voor de volledige specificaties, raadpleeg de handleiding hieronder.
Accessoires
De GPT-15003 wordt geleverd met:
- CTC (Calibration Traceable Certificate)
- 1 x netsnoer
- 1 x Vergrendelingssleutel
- 1 x Kabel afstandsbedieningsklem GHT-119
- 1 x Meetsnoer GHT-115
Plus en minpunten
- USB opslag
- Ground continuity
Downloads
| GPT-15000 datasheet |  (1.06 MB) | Download |
| GPT-10000 series user manual | (9.2 MB) | Download |
| 10 Whys of electric safety testing | (1.35 MB) | Download |
| DTC sample | (126.04 KB) | Download |
