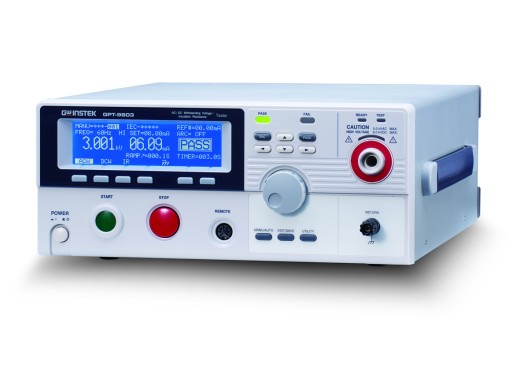

GW Instek GPT-9803 Hi-Pot tester
Details
De GPT-9800 serie Hi-pot testers van GW Instek zijn hoge kwaliteits Hi-pot testers voor een aantrekkelijke prijs. De GPT-9803 is in staat om AC en DC withstanding en isolatie weerstand tests uit te voeren. Veel functies en een maximale testspanning van 5 kV maken deze testers tot een goede keuze.
De testers zijn ontworpen met het oog op gebruiksgemak, het hoge resolutie dot LCD display geeft duidelijk weer welke instellingen gekozen zijn, en of het testobject voldoet aan de ingestelde eisen. De apparaten voldoen aan de testeisen van bijvoorbeeld IEC, EN, UL, CSA en CE.
De GPT-9800 kunnen via USB, RS-232C en optioneel GPIB aan een computer gekoppeld worden voor remote control en data logging.
Bij het werken met hoge voltages als bijvoorbeeld 5 kV is het belangrijk dat er geen veiligheidsproblemen optreden. De testers zijn ontworpen om de kans hierop te minimaliseren, zo schakelen ze als de test voltooid is of er een gevaarlijke situatie ontstaat de spanning binnen 150 µs van de output af en is het voltage over de DUT binnen 200 ms ontladen.
De testers bieden de mogelijkheid om 100 standaardinstellingen op te slaan. Hiervan kunnen er 16 automatisch met één druk op de knop uitgevoerd worden.
Tests
Hi-pot (DC/AC withstanding)
Doel: Voorkomen dat gebruikers van een product een electrische schok krijgen door bijvoorbeeld een falen van de elektrische isolatie.
Methode: Door tijdens het gebruik van het product in hoog-voltage modus te meten hoeveel stroom er lekt tussen het hoog voltage deel en het "veilige" laag voltage deel kan men meten of er gevaarlijke situaties kunnen ontstaan.
Isolatie test
Doel: Kwaliteit van de isolatie testen
Methode:Gelijk aan de Hi-pot test, meten hoeveel stroom er lekt van het hoogvoltage deel naar het laag voltage gedeelte van de schakeling.
Ground Bond
Doel: Testen of een schakelings geleidende delen en hun ground goed verbonden zijn.
Methode: Controle of er een elektrisch pad bestaat tussen geleidende metalen en de ground van de voeding. Hierbij wordt de kwaliteit van het pad gecontroleerd.
Arc detection
Doel: Potentiele problemen als losse schroeven of slechte isolatie blootleggen.
Methode: De duratie meten van de stroompiek die veroorzaakt wordt als er een drastische verandering in het voedingsvoltage ontstaat. Dit wordt gewoonlijk gedaan tijdens een Hi-pot meting.
Modellen
Het verschil tussen de modellen in de GPT-9800 serie wordt in de onderstaande tabel uitgelegd
Model | AC | DC | Isolatieweerstand | Groundbond | Prijs |
---|---|---|---|---|---|
GPT-9801 | |||||
GPT-9802 | |||||
GPT-9803 | |||||
GPT-9804 |
Specificaties
Output voltage bereik | 0,100 kV ~ 5,000 kV |
Output voltage resolutie | 2 V |
Maximum vermogen | 200 VA |
Maximale stroom | 40 mA (0.5kV - 5kV) 10 mA (0.1kV - 0.5kV) |
Output-voltage golfvorm | Sinus, 50/60 Hz (instelbaar) |
Display | 240 x 64 dot matrix LED back light LCD | Aansluitingen | USB 2.0, RS232-C, (optioneel GPIB) |
Gewicht (zonder doos) | 19 Kg |
Afmetingen | 452 x 148 x 330 mm (LxBxH) |
Voor meer informatie, zie het datasheet van de fabrikant. Hier vindt u de handleiding.
Accessoires
Alle GPT-9800 testers worden geleverd inclusief:
- Netsnoer
- Interlock sleutel
- Remote terminal mannelijke aansluiting
- Test draden
Optioneel is een GPIB uitbreiding verkrijgbaar.
