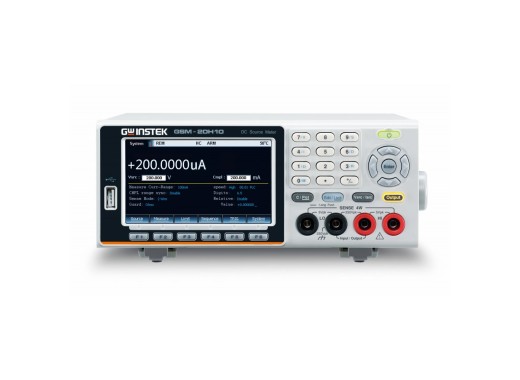

GW Instek GSM-20H10 hoge precisie DC source meter
Details
De GW Instek GSM-20H10 is een zeer nauwkeurige DC source meter die een labvoeding, elektronische belasting en multimeter kan combineren. Hij is perfect te gebruiken voor het evalueren van componentkarakteristieken en het testen van bijvoorbeeld semiconductor architectuur, organische materialen, nanomaterialen, enz. Bovendien bedraagt de samplingrate 50k punten per seconde, wat ideaal is voor het analyseren van de karakteristieken van de DUT (device under test). Hij werkt met vier kwadranten waarvan het eerste en het derde worden gebruikt als voeding voor de elektronische belasting die zich in het tweede en vierde kwadrant bevindt. Het display van de GSM-20H10 is een 4,3" TFT LCD scherm en ondersteunt de Source Delay Measure (SDM) functie die de sampling vertraagt in geval van veranderingen van een signaal om te voorkomen dat een onstabiel signaal wordt vastgelegd. De source meter ondersteunt ook vier sequentie-uitgangsmodi en tot 2500 punten (Lineaire trap, Log trap, SRC-MEM en handmatige instellingen). Een programmeerfunctie is ook inbegrepen en er zijn meerdere interface-opties (USB (host/device), LAN, RS232 en digitale IO).
De GSM-20H10 kan ook worden uitgebreid met een GPIB interface module. Voor deze optie kunt u contact met ons opnemen, prijs op aanvraag.
Specificaties
| Totaal vermogen | 22 W |
| Uitgangen | 2 |
| Resolutie display | 200000 counts, 6 ½ digits |
| Spanningsbereik (bron) | 21 V, 210 V |
| Stroombereik (bron) | 0,105 A, 1,05 A |
| Spanningsbereik (meting) | 200 mV/ 2 V/ 20 V/ 200 V |
| Stroombereik (meting) | 1 µA / 10 µA / 100 µA / 1 mA / 10 mA / 100 mA / 1 A |
| Weerstandsbereik (meting) | 2 Ω / 20 Ω / 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ / 200 MΩ |
| Spanningsresolutie (meting) | 1 µV / 10 µV / 100 µV / 1 mV |
| Stroomresolutie (meting) | 10 pA / 100 pA / 1 nA / 10 nA / 100 nA / 1 µA / 10 µA |
| Weerstandsresolutie (meting) | 10 µΩ / 100 µΩ / 1 mΩ / 10 mΩ / 100 mΩ / 1 Ω / 10 Ω / 100 Ω / 1 kΩ |
| Ripple | 4 mV |
| Bescherming | OVP, OTP |
| Interfaces | USB-gastheer/apparaat, LAN, RS232, Digitale IO |
| Beeldscherm | 4.3" TFT LCD-scherm |
| Afmetingen | 214 x 86 x 356,5 mm |
| Gewicht | 4,8 kg |
Accessoires
GW Instek GSM-20H10 hoge precisie DC source meter wordt geleverd met de volgende accessoires:
- Netsnoer
- Meetsnoer
- Paar krokodillenklemmen
- Verklaring van herleidbare kalibratie
Plus en minpunten
- Programmeerbaar
- Is een multimeter, elektronische belasting en voeding in één apparaat
Downloads
| GW Instek GSM-20H10 datasheet |  (2.26 MB) | Download |
| GSM-20H10 quick start guide | (1.85 MB) | Download |
| DTC sample | (126.04 KB) | Download |
