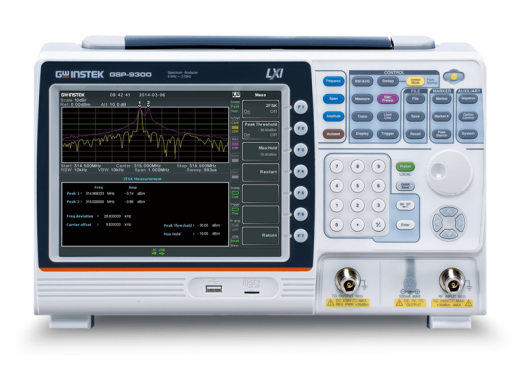

GW Instek GSP-9300B spectrum analyser met tracking generator
Details
De GSP-9300B van GW Instek is een lichte, compacte 3 GHz spectrum analyser. Door het bereik van 9 kHz tot 3 GHz is de GSP-9300 geschikt voor gebruik in diverse toepassingen als bijvoorbeeld het meten aan Wi-Fi of GSM netwerken. Verder beschikt deze analyser over een ingebouwde preamplifier, waardoor het ruis niveau tot -142 dBm/Hz bedraagt.
Met een sweep die uitgevoerd wordt in 307 µs kan zeer capabel gemeten worden aan veranderende signalen als bijvoorbeeld bluetooth frequency hopping of interferentie.
Met meegeleverde software kan eenvoudig de gemeten data gelogd worden op een computer. Daarnaast kan zowel via computer als Android apparaat, via een app, de spectrum-analyser op afstand bediend worden. De 9300B biedt ondersteuning voor opslag op een USB stick, of op een micro-SD kaart, met de ingebouwde lezer aan de voorkant.
Deze GSP-9300B+tracking komt met een ingebouwde tracking generator. Het nut hiervan is dat de response van bijvooreeld een filter direct getest kan worden. De generator genereert een signaal op een frequentie. Deze zelfde frequentie wordt op hetzelfde moment gemeten door de spectrum analyser. Hierdoor kan eenvoudig een beeld gevormd worden van de reactie die een schakeling heeft op verschillende frequenties.
Specificaties
| Frequentiebereik | 9 kHz - 3 GHz |
| Resolutie | 1 Hz |
| Maximale input power | < 33 dBm |
| Weergegeven Noise | 18 dBm (100 kHz - 1 MHz) 21 dBm (1 MHz - 10 MHz) 30 dBm (10 MHz - 3 GHz) |
| Ruisniveau | tot -122 dBm/Hz (preamplifier uit), tot -142 dBm/Hz (preamplifier aan) |
| Weergave schalen | Lineair, logaritmisch |
| Geheugen | 16 MB |
| Connectiviteit | USB (Host en Device), Micro-SD slot (tot 32GB), LAN, RS232, DVI-I video |
| Scherm | 8.4" LCD |
| Afmetingen | 210 x 350 x 100 mm |
| Gewicht | 4.5 kg |
Software
U kunt hier de driver downloaden.Accessoires
De GW Instek GSP-9300B wordt geleverd met:
- Snel-start gids
- Gebruikershandleiding en software op CD
- Certificaat van kalibratie
- Netsnoer
Opties
Er zijn meerdere opties verkrijgbaar bij deze spectrum analysers. U kunt op de opties klikken om naar de bijbehorende pagina te gaan, waarop u ook de opties kunt toevoegen aan uw winkelwagen.
- Batterij pakket, zodat de spectrum analyser mobiel te gebruiken is
- GPIB connectiviteit, voor uitgebreide communicatie mogelijkheden
Downloads
| GSP-9300B datasheet |  (705.49 KB) | Download |
| GSP-9300B manual | (6.71 MB) | Download |
| DTC sample | (126.04 KB) | Download |
