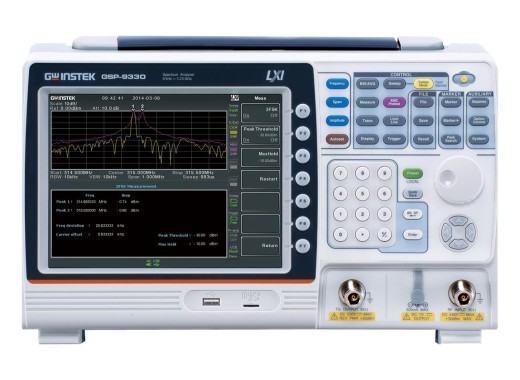

GW Instek GSP-9330 spectrum analyser
Details
De GSP-9330 van GW Instek is een lichte, compacte 3.25 GHz spectrum-analyser. Door het bereik van 9 kHz tot 3.25 GHz is de
GSP-9330 geschikt voor gebruik in diverse toepassingen als bijvoorbeeld EMC testen en het meten aan Wi-Fi of GSM netwerken.
Verder beschikt deze analyser over een ingebouwde preamplifier, waardoor het ruis niveau tot -149 dBm/Hz bedraagt. Met een zeer snelle sweep die uitgevoerd word in maar 204 µs kan zeer capabel gemeten worden aan veranderende signalen als
bijvoorbeeld bluetooth frequency hopping of inteferentie.
Met het toenemende gebruik van FSK modulatie is het handig om een analyser te hebben die dit kan demoduleren.
De GSP-9330 biedt hiervoor ondersteuning. Zowel ASK, FSK en 2FSK signalen kunnen gedemoduleerd worden. Naast demodulatie
kan er ook Pass/Fail beoordeling gedaan worden om te beoordelen of de modulatie voldoet aan specificaties. Deze analyser kan ook
overweg met analoge modulaties als AM/FM. Ook hiervoor kan pass/fail
beoordeeld worden. Verder heeft de GSP-9330 ook een ingebouwde 'EMC pretest solution' waarmee eenvoudig EMC pre-compliance testen
uitgevoerd kunnen worden. Deze EMC solution bevat EMI filters, Quasi-Peak/Average detection modes en een 20 dB low noise amplifier.
Met meegeleverde software kan eenvoudig de gemeten data gelogd worden op een computer. Daarnaast kan zowel via
computer als Android apparaat, via een app, de spectrum-analyser op afstand bediend worden. De 9330 biedt ondersteuning
voor opslag op een USB stick, of op een micro-SD kaart, met de ingebouwde lezer aan de voorkant.
Specificaties
| Frequentiebereik | 9 kHz - 3.25 GHz |
| Resolutie | 1 Hz |
| Maximale input power | < 33 dBm |
| Weergegeven Noise | 18 dBm (100 kHz - 1 MHz) 21 dBm (1 MHz - 10 MHz) 30 dBm (10 MHz - 3.25 GHz) |
| Ruisniveau | tot -149 dBm/Hz |
| Weergave schalen | Lineair, logaritmisch |
| Geheugen | 16 MB |
| Connectiviteit | USB (Host en Device), Micro-SD slot (tot 32GB), IF, LAN, RS232, DVI-I video, 3.5mm stereo |
| Scherm | 8.4" LCD |
| Afmetingen | 210 x 350 x 100 mm |
| Gewicht | 4.5 kg |
Software
U kunt hier de driver en software downloaden.Accessoires
De GW Instek GSP-9330 wordt geleverd met:
- Snel-start gids
- Gebruikershandleiding en software op CD
- Spectrumshot EMI software
- Certificaat van kalibratie
- Netsnoer
Opties
Er zijn meerdere opties verkrijgbaar bij deze spectrum analyser. U kunt op de opties klikken om naar de bijbehorende pagina te gaan, waarop u ook de opties kunt toevoegen aan uw winkelwagen.
- Batterij pakket, zodat de spectrum analyser mobiel te gebruiken is
- GPIB connectiviteit, voor uitgebreide communicatie mogelijkheden
Downloads
| GSP-9330 Manual |
 (7.8 MB) |
Download |
