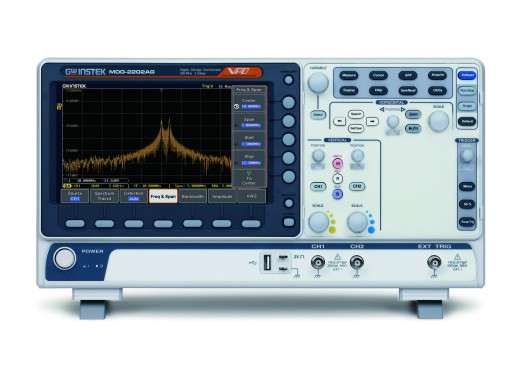

GW Instek MDO-2202AG oscilloscoop
Details
De GW Instek MDO-2202AG is de 2-kanaals 200MHz oscilloscoop in de vernieuwde MDO-2000AG serie van GW Instek, welke de opvolger is van de MDO-2202EG.
Ten opzichte van de MDO-2202EG, zijn de een paar van de belangrijkste kenmerken van een oscilloscoop verbeterd. Zo komt de MDO-2202AG met een sample rate van maximaal 2GSa/s en een memory depth van 20Mpts per kanaal. Daarnaast is de serie uitgebreid met een 300 MHz model. De MDO-2000AG zijn zogeheten "Mixed Domain" (MD) Oscilloscopen, waardoor ze beschikken over de volledige functionaliteit van een oscilloscoop en spectrum analyser in één door de zeer sterke FFT analyse tot de nyquist frequentie. Daarnaast is bij deze serie de functionaliteit van de oscilloscoop nog verder uitgebeid, namelijk met een 2-kanaals functiegenerator van 25 MHz.
De oscilloscopen kunnen met USB en LAN aan een computer verbonden worden om de gemeten data op te slaan. Daarnaast is het mogelijk de data te loggen voor een langere termijn. Zo is het mogelijk om met een minimum interval van 5 seconden gedurende maximaal 100 uur de gemeten golfvormen op te slaan naar een USB-stick in CSV formaat. Ook is het mogelijk de data direct te printen op printers die PictBridge ondersteunen.
Oscilloscopen in de MDO-2000AG serie van GW Instek zijn uitgerust met een 8" kleurenscherm. Dankzij de snelle capture rate van 120.000 waveforms per seconde kunnen signalen snel worden geanalyseerd.
De MDO oscilloscopen hebben een extreem lage achtergrond ruis in de elektronica zitten. Achtergrondruis heeft invloed op de precisie van meetresultaten bij kleine signalen (small-signal). Hoe lager de achtergrondruis hoe accurater de meting.
De oscilloscopen bieden de mogelijkheid tot Dual-display, in een scherm is het dan mogelijk om het gehele signaal weer te geven en een ingezoomd deel ervan. Hierdoor is het eenvoudig een goed beeld te vormen van een signaal en belangrijke delen ervan.
MDO-2000A
Als u geen behoefte heeft aan een functiegenerator in uw oscilloscoop bieden wij de GW Instek MDO-2202A aan.
Modeloverzicht
| Model | MDO-2102AG | MDO-2202AG | MDO-2302AG |
|---|---|---|---|
| Bandbreedte | 100 MHz | 200 MHz | 300 MHz |
| Rise time | 3.5 ns | 1.75 ns | 1.17 ns |
| Prijs |
Specificaties
| Geheugen | 20 Mpts per kanaal |
| Sample rate | 2 GSa/s (max) |
| Display | 8" TFT, 800x480 pixels |
| Ingangsimpedantie | 1 MΩ // 16 pF |
| Horizontale schaal | 1 ns/div - 100s/div |
| Verticale resolutie | 1 mV/div - 10 V/div |
| A/D convertor | 8 bits resolutie |
| Maximale spanning | 300V RMS, CAT I |
| Waveform capture rate | tot 120,000 wfm/s |
| Aansluitingen | USB, LAN, Go-NoGo output |
| Gewicht (zonder doos) | 3.0 Kg |
| Afmetingen | 384 x 127.3 x 208 mm (LxBxH) |
Accessoires
Alle oscilloscopen uit de MDO-2000AG serie worden geleverd inclusief:
- Quick start-gids
- Cd met handleiding
- Netsnoer
- Probes, 1 per kanaal
- Certificaat van kalibratie
Plus en minpunten
- Spectrum analyser and function generator functionalities
- High memory depth per channel
- Good price/quality ratio
- Only 2 channel models
