2123.55

Normaal: € 2.359,50

Nu: Incl. 21% BTW: € 2.123,55 Excl. BTW: € 1.755,00

Gratis verzending
Voorraadinfo laden
  •
  • Gratis afhalen in Eindhoven
  • Afhalen bij meer dan 1.000 punten
Artikelnummer: ELE001821
10% korting op alle GW Instek producten!

Details

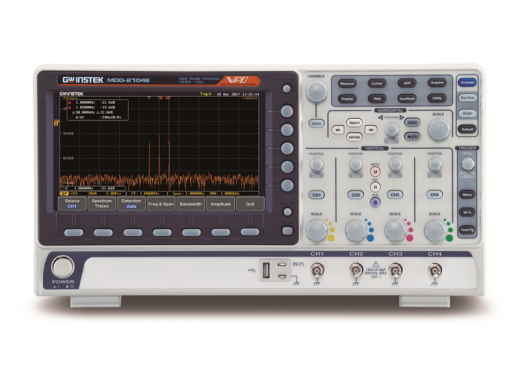

De GW Instek MDO-2204EX is een 4-kanaals oscilloscoop en de 200MHz versie in de MDO-2000EX serie van GW Instek. De serie zijn MD (Mixed Domain) oscilloscopen (1) met een ingebouwde spectrum analyser (2) en een dual-channel 25MHz arbitrary functiegenerator (3). Verder beschikken deze oscilloscopen over een 5000 counts multimeter (4) en een dubbele 5V / 1A voeding (5) voor IOT-toepassingen.

Spectrum analyser

De ingebouwde spectrum analyser van de MDO-2000EX loopt vanaf DC tot wel 500 MHz. Dit biedt de mogelijkheid om het frequentiedomein van geluidsfrequenties en vibraties te analyseren. Op de horizontale as vindt u de frequenties en op de verticale as leest u het dB-niveau af. De ingebouwde spectrum analyser is super snel, en u stelt hem in zoals u gewend bent van een volwaardige spectrum analyser.

Functiegenerator

Met de 25 MHz functiegenerator kunt u zelf alle gewenste golfvormen maken.

Frequentieweergave analyse

GW Instek biedt u gratis de frequentieweergave analyse software aan, waardoor uw MDO-2000E oscilloscoop de mogelijkheid heeft om een frequentierespons (Bode-plot) van een circuit te tonen. Het frequentiebereik van deze plot is 20 Hz tot 25 MHz en per decade kunnen tot 90 testpunten worden geselecteerd. Deze software kan worden gedownload op de website van GW Instek.

MDO-2204EG

Als u geen behoefte heeft aan een DMM of voeding in uw scope, zijn de MDO-2204EG modellen een alternatief.

Video

Bekijk een demonstratie van de MDO-2000EX serie.

Modellen

De oscilloscopen van de MDO-2000EX serie verschillen alleen in de bandbreedte en kanalen.

ModelBandbreedteKanalenPrijs
MDO-2072EX 70 MHz 2 1143.45 Normaal: € 1.270,50 Nu: Incl. BTW: € 1.143,45 Excl. BTW: € 945,00
MDO-2074EX 70 MHz 4 1671.62 Normaal: € 1.857,35 Nu: Incl. BTW: € 1.671,62 Excl. BTW: € 1.381,50
MDO-2102EX 100 MHz 2 1415.7 Normaal: € 1.573,00 Nu: Incl. BTW: € 1.415,70 Excl. BTW: € 1.170,00
MDO-2104EX 100 MHz 4 1943.87 Normaal: € 2.159,85 Nu: Incl. BTW: € 1.943,87 Excl. BTW: € 1.606,50
MDO-2202EX 200 MHz 2 1834.97 Normaal: € 2.038,85 Nu: Incl. BTW: € 1.834,97 Excl. BTW: € 1.516,50
MDO-2204EX 200 MHz 4 2123.55 Normaal: € 2.359,50 Nu: Incl. BTW: € 2.123,55 Excl. BTW: € 1.755,00

Specificaties

Sample rate 1 GSa/s per kanaal
Memory depth 10 Mpts
Waveform capture rate Maximaal 120 000 wfms/s
Trigger types Edge, Pulse Width, Video, Pulse Runt, Rise & Fall (slope), Alternate,tme out, Event-Delay, Time-Delay, Bus
Waveform math Optellen, aftrekken, vermenigvuldigen, delen, min/max, wortel, kwadraat, abs, inverse, afgeleide, integraal, LPF
Verticale schaal 1 mV/div - 10 V/div
Horizontale schaal 1 ns/div ~ 100 s/div
Spectrum analyser specificaties
FrequentiebereikDC - 500 MHz
Span1 kHz - 500 MHz
Noise niveauminimaal < -90 dBM
FFT windowsHanning, Rectangular, Hamming, Blackman
Functiegenerator specificaties
Kanalen2
Sample rate200 MSa/s
Frequentietot 25 MHz
GolfvormenSine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac
Display 8" TFT LCD WVGA color display (800 x 480 pixels)
Connectiviteit USB 2.0 host en device, Ethernet (RJ45) en Go-NoGo BNC
Afmetingen 384 x 208 x 127.3 mm
Gewicht 3 kg

Accessoires

De GW Instek MDO-2000E serie oscilloscopen worden geleverd met:

  • Netsnoer
  • Handleiding
  • CD met gebruiks- en programmeer handleiding
  • Certificaat van kalibratie
  • Passieve probe (1 per kanaal)
  • 2x BNC naar BNC kabel
  • Krokodillenklemmen GTL-105A
  • Bananenplugs GTL-207
