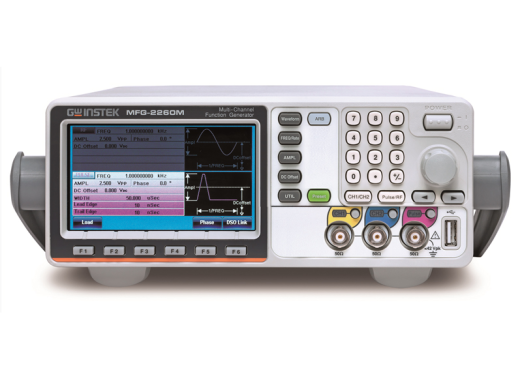

GW Instek MFG-2260M functiegenerator
Details
De MFG-2260M van GW Instek is een veelzijdige en geavanceerde functie- en pulsgenerator, uitgerust met twee volledig
gelijkwaardige kanalen en een bandbreedte van 60MHz. Deze functiegenerator genereert nauwkeurige en heldere signalen,
geschikt voor diverse toepassingen.
Dit apparaat kan verschillende signaalvormen produceren, zoals sinus, blok, zaagtand, ramp, en zelf samengestelde
arbitraire functies. Dankzij de hoge sample rate van 200MSa/s worden deze signalen bijzonder nauwkeurig en scherp weergegeven.
Daarnaast ondersteunt de generator een breed scala aan modulatiemethoden.
De geïsoleerde outputkanalen maken het apparaat ideaal voor het testen van floating circuits. Bovendien kan de DC bias
worden verhoogd door een externe voeding aan te sluiten.
Met de AWES (Arbitrary Waveform Editing Software) kunnen gebruikers eenvoudig waveforms aanpassen en bewerken. Het apparaat is ook
voorzien van 66 ingebouwde waveforms, waarmee arbitraire waveforms snel bewerkt kunnen worden.
De multifunctionele kanalen van de MFG-2260M zijn in staat om uiteenlopende signalen te simuleren, zoals IQ-modulatie,
laagfrequente vibraties, AM/FM-broadcast, PWM motoren, en pulse noise. Dit maakt de functiegenerator geschikt voor toepassingen
in diverse vakgebieden, zoals wetenschappelijk onderzoek, onderwijs, R&D, en kwaliteitscontrole.
Medisch- en automotive relevante waveforms
Met de nieuwste firmware-update zijn 36 ingebouwde waveforms toegevoegd, speciaal ontworpen voor medische en automotive toepassingen. Voor de medische sector omvat dit onder andere hartsignalen, electrocardiogrammen en electromyogrammen. De automotive waveforms bevatten bijvoorbeeld ontstekingssignalen, startprofielen en voedingsspanningen. Voor meer informatie over deze waveforms, bekijk deze pagina.
Model overzicht
| Model | MFG-2230M | MFG-2260M | MFG-2260MFA | MFG-2220HM |
|---|---|---|---|---|
| RF generator | No |
No |
160 MHz (1 mVpp - 2 Vpp) | No |
| Power amplifier | No |
No |
20 W (12.5 V, 1.6 A) | No |
| Sample rate | 200 MSa/s | 200 MSa/s | 200 MSa/s | 250 MSa/s |
| Channel bandwidth | 30 MHz | 60 MHz | 60 MHz | 200 MHz |
| Prijs |
Specificaties
| Kanalen | 2 |
| Output signalen | Arbitrare functies, Sinus, Blok, Zaagtand, Ramp, |
| Amplitudebereik | 1 mVpp - 10 Vpp |
| Golfvorm lengte | 16 kPts |
| Resolutie | 14 Bit |
| Duty cycle | 0.01 - 99.99 % |
| Impedantie | 50 Ω |
| Frequentieteller | 5 Hz - 150 MHz |
| Max. Isolatiespanning | 42 Vpk |
| Modulatie | AM/FM/PM/SUM/PWM/FSK/Sweep/Burst |
| Interfaces | LAN, USB |
| Geheugen | 10 Waveforms (met max. 16k punten) |
| Pulse Generator bandbreedte | 25 MHz |
| Pulse Generator amplitude | 1 mVpp - 2.5 Vpp |
| Display | 4.3" TFT LCD (480x272) |
| Afmetingen | 266 x 107 x 293 mm |
| Gewicht | 2.5 kg |
Voor meer informatie over de specificaties en werking van dit product kan u de datasheet en manual aan de onderzijde van deze pagina vinden.
Accessoires
De MFG-2230M wordt standaard geleverd inclusief:- 2x BNC naar krokodillenklem kabels (GTL-101)
- CD met user manual en software
- Netsnoer
- Verklaring van herleidbare kalibratie
Plus en minpunten
- Geïsoleerde uitgangen
- Geen RF-generator
- Geen vermogensversterker
