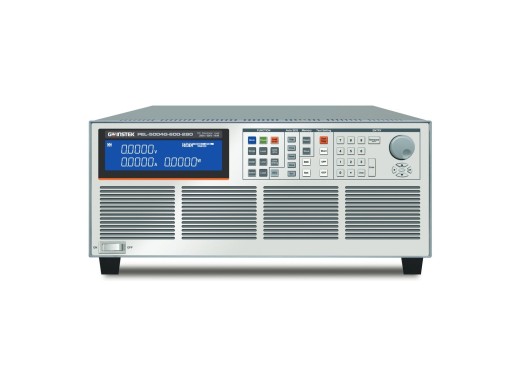

GW Instek PEL-5004G-600-280 electronic load
Details
De GW Instek PEL-5004G-600-280 is een 4000W elektronic load die geschikt is voor 600V en 280A. De PEL-5004G-600-280 kan worden gebruikt voor het testen van batterijen, acculaders en EV's, doordat de DC-load beveiligd is. De ingebouwde slow starter voorkomt schade bij directe aansluiting op hoogspanningsbatterijen of laders. De load biedt kortsluitingstesten en automatische testen van overstroom- en overbelastingsbeveiliging. De PEL-5004G-600-280 heeft vier verschillende batterijontladingsmodi voor het testen van acculaders nameijk, CV + stroomlimiet, CV + vermogenslimiet, CC en CP-modus. Daarnaast kan er in CC- of CP-modus de ontladingsafsluitspanning, ontladingstijd of ontladingscapaciteit ingesteld worden..
De load voldoet aan de verificatie-eisen van verschillende DUT's met functies zoals inschakelstroom, OCP en OPP. De spanningspolariteit kan positief of negatief worden ingesteld via het display. Tot slot ondersteunt de load parallelle verbindingen van maximaal 8 units in CV-, CC-, CP- en CR-testmodi, met een maximaal vermogen van 32kW.
Dit product is ook verkrijgbaar unter de merknaam Prodigit, dat is overgenomen door GW Instek. Het is 100% identiek in vorm en functie, maar is voorzien van Prodigit-branding. De prijs en levertijden kunnen gunstiger zijn, dus neem contact met ons op voor een offerte. Prodigit onderdeelnummer: 0PEL504G200GT
Modeloverzicht
| Modellen | Vermogen | Max. stroom | Max. spanning | Slew rate | Prijs |
|---|---|---|---|---|---|
| PEL-5004G-150-400 | 4000 W | 400 A | 150 V | 0.0256 - 1.6 A/µs | |
| PEL-5005G-150-500 | 5000 W | 500 A | 150 V | 0.032 - 2 A/µs | |
| PEL-5006G-150-600 | 6000 W | 600 A | 150 V | 0.0384 - 2.4 A/µs | |
| PEL-5004G-600-280 | 4000 W | 280 A | 600 V | 0.01792 - 1.12 A/µs | |
| PEL-5005G-600-350 | 5000 W | 350 A | 600 V | 0.0224 - 1.4 A/µs | |
| PEL-5006G-600-420 | 6000 W | 420 A | 600 V | 0.02688 - 1.68 A/µs | |
| PEL-5004G-1200-160 | 4000 W | 160 A | 1200 V | 0.01024 - 0.64 A/µs | |
| PEL-5005G-1200-200 | 5000 W | 200 A | 1200 V | 0.0128 - 0.8 A/µs | |
| PEL-5006G-1200-240 | 6000 W | 240 A | 1200 V | 0.01536 - 0.96 A/µs |
Specificaties
| Statische modi | CC, CR, CV, CP |
| Dynamische modi | CC, CP, CR |
| Beveiliging | OVP, OPP, OCP, OTP |
| Display | LCD |
| Afmetingen | 177 x 440 x 745 mm |
| Gewicht | 28 kg |
Accessoires
De PEL-5004G-600-280 wordt geleverd met:
- 1x 20A Vsense rode plug connector
- 1x 20A Vsense zwarte plug connector
- 4x Invoer- en monitor pin terminals
- 1x 1.5m 15-pins M-M-kabel voor Master/Slave-besturing
- 1x Rackmount-kit met ringen en moeren (PEL-031)
- Verklaring van herleidbare kalibratie
Plus en minpunten
- Krachtige belasting met een stroombereik tot 400 A
- Heeft ingebouwde ontladingsmodi voor accu's
- Kan worden gebruikt voor het testen van accu's, acculaders, EV's
Downloads
| GW Instek PEL-5000G series - Specifications |  (205.21 KB) | Download |
| GW Instek PEL-5000G series - User manual | (6.18 MB) | Download |
| DTC sample | (126.04 KB) | Download |
