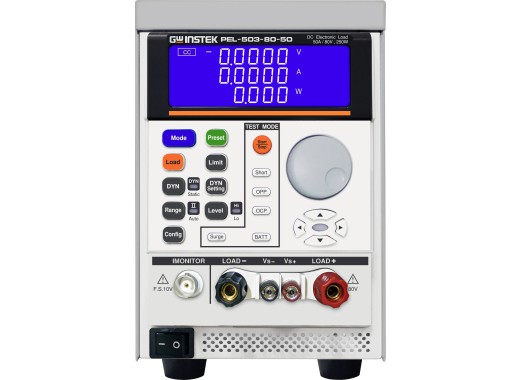

GW Instek PEL-503-80-50 electronic load
Details
De GW Instek PEL-503-80-50 is een electronic load van 250 W met een vermogen van 80 V en 50 A. Deze belasting heeft 4 statische standen, namelijk stroom, weerstand, spanning en vermogen, alsmede 3 dynamische standen:stroom, weerstand en vermogen. Bovendien worden spanning, stroom en vermogen gelijktijdig weergegeven op het 5 digit display. Met deze load kunnen kortsluitingen worden getest, naast het automatisch testen van overstroom- en overbelastingsbeveiliging. De load beschikt ook over een speciale functie voor batterijontladingstests, waarbij de ontladingsstopspanning, de ontladingscapaciteit en de ontlaadtijd kunnen worden ingesteld. Surge testing is ook mogelijk door simulatie van boot overshoot currents en transient currents die kunnen optreden bij hot plugging. Detectie van omgekeerde polariteit is ook beschikbaar naast bescherming tegen overspanning, overstroom, overbelasting en overtemperatuur. De spanningspolariteit kan worden ingesteld op een positieve of negatieve waarde op het display. De communicatie-interfaces bestaan uit RS232 en USB.
Dit product is ook verkrijgbaar unter de merknaam Prodigit, dat is overgenomen door GW Instek. Het is 100% identiek in vorm en functie, maar is voorzien van Prodigit-branding. De prijs en levertijden kunnen gunstiger zijn, dus neem contact met ons op voor een offerte. Prodigit onderdeelnummer: 0PEL5030000GT
Modeloverzicht
| Model | PEL-503-80-50 | PEL-504-80-70 | PEL-504-500-15 | PEL-507-80-140 | PEL-507-500-30 |
|---|---|---|---|---|---|
| Vermogen | 250 W | 350 W | 350 W | 700 W | 700 W |
| Ingangsspanningsbereik | 0 - 80 V | 0 - 80 V | 0 - 500 V | 0 - 80 V | 0 - 500 V |
| Ingangsstroombereik | 0 - 50 A | 0 - 70 A | 0 - 15 A | 0 - 140 A | 0 - 30 A |
| Weerstand | 0,016 Ω - 96 kΩ | 0,0114 Ω - 68,4 kΩ | 0,4 Ω - 2,4 MΩ | 0,0057 Ω - 34,2 kΩ | 0,02 Ω - 1,2 MΩ |
| Slew rate | 0,032 A/μs - 2 A/μs | 0,0464 A/μs - 2,90 A/μs | 0,001 A/μs - 0,625 A/μs | 0,0096 A/μs - 6 A/μs | 0,002 A/μs - 1,25 A/μs |
| Afmetingen | 205 x 123 x 477 mm | 205 x 123 x 477 mm | 205 x 123 x 477 mm | 205 x 231 x 480 mm | 205 x 231 x 480 mm |
| Gewicht | 5,3 kg | 5,3 kg | 5,3 kg | 10,3 kg | 10.3 kg |
| Prijs |
Specificaties
| Statische modi | CC, CR, CV, CP |
| Dynamische modi | CC, CP, CR |
| Beveiliging | OPP, OCP, OVP, OTP |
| Interfaces | RS232, USB |
| Display | LCD |
Accessoires
De PEL-503-80-50 bevat:
- Netsnoer
- USB-kabel
- RS232 kabel
- Verklaring van herleidbare kalibratie
Plus en minpunten
- Speciale functies voor batterijontlading en surge tests
Downloads
| PEL 500 series datasheet |  (1.7 MB) | Download |
| PEL 500 series user manual | (4.63 MB) | Download |
| DTC sample | (126.04 KB) | Download |
