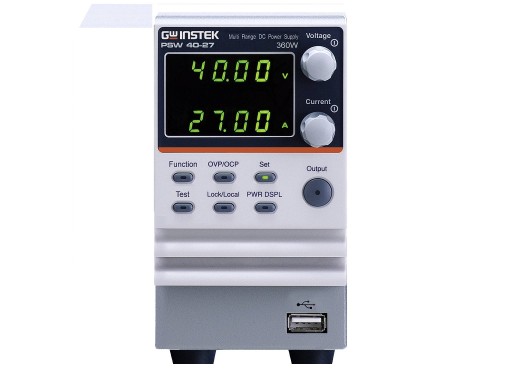

GW Instek PSW 40-27 labvoeding
Details
De GW Instek PSW 40-27 is een programmeerbare labvoeding die ideaal is voor het testen van bijvoorbeeld een Device Under Test (DUT). De labvoeding heeft Constant Voltage- (CV) en Constant Current- (CC) modi, die handig zijn voor de bescherming van DUT's, in het bijzonder in de batterij- en LED-industrie. De voeding heeft actieve koeling en een analoge bediening, met een instelbare slew rate. Een andere handige eigenschap van de PSW-serie is dat deze in serie (2 units) of parallel (tot 3 units) kan werken, om respectievelijk de spanning of stroom te verhogen.
De overspannings- en overstroombeveiligingen hebben instelbare niveaus, waardoor ze zeer geschikt zijn voor de bescherming van DUT's.
Modeloverzicht
| Model | Totale vermogen | Max. spanning | Max. stroom | Rimpel | Prijs |
| PSW30-36 | 360 W | 30 V | 36 A | 7 mV, 72 mA | |
| PSW40-27 | 360 W | 40 V | 27 A | 7 mV, 54 mA | |
| PSW80-13.5 | 360 W | 80 V | 13.5 A | 7 mV, 27 mA | |
| PSW160-7.2 | 360 W | 160 V | 7.2 A | 12 mV, 15 mA | |
| PSW250-4.5 | 360 W | 250 V | 4.5 A | 15 mV, 10 mA | |
| PSW800-1.44 | 360 W | 800 V | 1.44 A | 30 mV, 5 mA | |
| PSW30-72 | 720 W | 30 V | 72 A | 11 mV, 144 mA | |
| PSW40-54 | 720 W | 40 V | 54 A | 11 mV, 108 mA | |
| PSW80-27 | 720 W | 80 V | 27 A | 11 mV, 54 mA | |
| PSW160-14.4 | 720 W | 160 V | 14.4 A | 15 mV, 30 mA | |
| PSW250-9 | 720 W | 250 V | 9 A | 15 mV, 20 mA | |
| PSW800-2.88 | 720 W | 800 V | 2.88 A | 30 mV, 15 mA | |
| PSW30-108 | 1080 W | 30 V | 108 A | 14 mV, 216 mA | |
| PSW40-81 | 1080 W | 40 V | 81 A | 14 mV, 162 mA | |
| PSW80-40.5 | 1080 W | 80 V | 40.5 A | 14 mV, 81 mA | |
| PSW160-21.6 | 1080 W | 160 V | 21.6 A | 20 mV, 45 mA | |
| PSW250-13.5 | 1080 W | 250 V | 13.5 A | 15 mV, 30 mA | |
| PSW800-4.32 | 1080 W | 800 V | 4.32 A | 30 mV, 15 mA |
Specificaties
| Uitgangen | 1 |
| Uitgangsschakelaar | Alleen AAN of UIT |
| Spanningsbereik | 0 - 40 V |
| Bescherming | OVP, OCP, OTP, AC-fail, vermogenslimiet |
| Interfaces | USB, LAN, GPIB (optioneel) |
| Display | 4-cijferige LED |
Accessoires
De GW Instek PSW 40-27 bevat:
- PSW-004 basis accessoireset:
- 2x M4 klemschroeven en sluitringen
- 2x M8 klemmenbouten, moeren en sluitringen
- 1x luchtfilter
- 1x Analoge bedieningsbeveiliging dummy
- 1x Analoog stuurslotniveau
- GTL-123 meetsnoeren, 1x rood, 1x zwart
- GTL-240 USB-kabel
- Netsnoer
- Verklaring van herleidbare kalibratie
Plus en minpunten
- Kan tot 2 units in serie gebruiken
- Kan tot 3 units parallel laten werken
- Laag totaal vermogen
- Laag stroombereik
Downloads
| GW Instek PSW-series datasheet |  (938.31 KB) | Download |
| GW Instek PSW-series manual | (5.23 MB) | Download |
| DTC sample | (126.04 KB) | Download |
