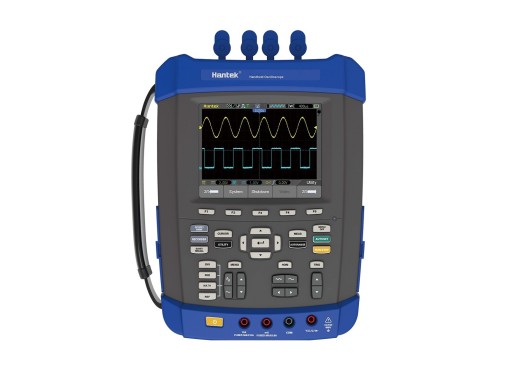

Hantek DSO8202E oscilloscoop
Details
De Hantek DSO8202E is een oscilloscoop, recorder, multimeter, spectrumanalyser, frequentieteller en arbitraire functiegenerator in één handheld apparaat. De oscilloscoop heeft een bandbreedte van 200MHz, een geheugendiepte van 2Mpts en een sample rate van 1GS/s. De displayresolutie van de multimeter is 6000 counts of 3⅚ digits en hij kan AC/DC spanning, AC/DC stroom, weerstand, capaciteit en continuïteit/diode meten. De arbitraire golfvormgenerator heeft een maximale bandbreedte van 25MHz en een verticale resolutie van 12 bits. De oscilloscoop heeft ook een IP51-classificatie voor stof en druppels en is bestand tegen trillingen om extremere omstandigheden te weerstaan. De DSO8202E heeft ook een 5,6 inch TFT LCD-display met een resolutie van 640 x 480 pixels, een batterij-indicator en vervangbare 18650 batterijen naast een bevestigingsmount voor een statief, zaklamp en vervangbare BNC-veiligheidsconnectors.
Specificaties
| Oscilloscoop | |
| Bandbreedte | 200 MHz |
| Kanalen | 2 |
| Geheugendiepte | 2 Mpts (gedeeld door aantal actieve kanalen) |
| Sample rate | 1 GS/s (gedeeld door aantal actieve kanalen) |
| Verticale resolutie | 8 bits |
| Verticale schaal | 2 mV/div - 100 V/div |
| Horizontale schaal | 2 ns/div - 2000 s/div |
| Multimeter | |
| Display resolutie | 6000 counts, 3 ⅚ digits |
| Max. AC-spanning | 600 V |
| Max. DC-spanning | 800 V |
| Max. AC-stroom | 10 A (20 A gedurende 30s) |
| Max. DC-stroom | 10 A (20 A gedurende 30s) |
| Max. weerstand | 60 MΩ |
| Max. capaciteit | 400 µF |
| Andere functies | Diode, Continuïteit, Min/Max-record, Piek/gegevens vasthouden, Automatische uitschakeling |
| Functiegenerator | |
| Bandbreedte | 1 Hz - 25 MHz |
| Verticale resolutie | 12 bits |
| Amplitudebereik | 3,5 Vpp |
| Algemeen | |
| Interfaces | USB Host, USB Apparaat, Pass/Fail, Trigger Out |
| Display | 5,6" TFT LCD (640x480) |
| Afmetingen | 260 x 220 x 75 mm |
| Gewicht | 2,5 kg |
Accessoires
De Hantek DSO8202E wordt geleverd inclusief:
- Draagtas
- BNC-veiligheidsconnectors
- USB kabel
- Meetsnoeren
- BNC kabel
- Klittenband hanger
- Netsnoer
- 2x passieve probe
Plus en minpunten
- Zes in één apparaat
- Vervangbare batterijen
- Technische specificaties voor elke modus zijn gemiddeld of beneden gemiddeld
