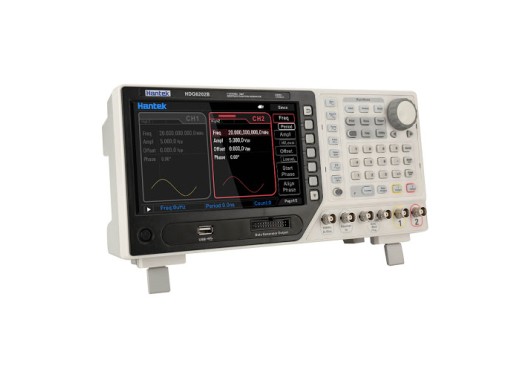

Hantek HDG6000B serie functiegenerators
Details
De Hantek HDG6000B serie is een multi-functiegenerator, niet alleen kan het uitgangssignalen zoals sinussen produceren, maar ook blokgolven, zaagtanden, pulssignalen en zelfs ruis- en harmonische signalen zijn mogelijk. Door middel van het gebruikersvriendelijke interface, kunt u bovendien kiezen uit meer dan 150 inbegrepen willekeurige golven. De HDG6000B serie is ook in staat om de fase te veranderen op de twee signaaluitgangen. Overigens kan een synchronisatie signaal ook geproduceerd worden op de signaaluitgangen. Dit kan gelijktijdig of afzonderlijk van elkaar.
Naast het produceren van verschillende signalen, kunnen deze functiegenerators ook modulatie op het signaal toepassen dit bevat: AM, FM, PM, 2ASK, 2FSK, 2PSK, BPSK, en PWM.
De functiegenerator heeft een sample rate van 1,25 GSa/s en een verticale resolutie van 16 bit. Hiermee kan de functiegenerator een stabiele en accurate uitgangssignaal produceren. Bovendien bevatten deze functiegeneratoren ook een USB ingang, die gebruikt kan worden voor een aansluiting op de computer.
Als laatst ondersteunt de HDG6000B serie ook de mogelijkheid om uitgangsgolven te kopiëren van een uitgang naar de ander. Met het geheugen, kunt u data bestanden opslaan en oproepen.
Model overzicht
De modellen van de HDG6000B serie verschillen het meest in de bandbreedte. De meest belangrijkste specificaties zijn weergegeven in de tabel hieronder.
| Model | HDG6082B | HDG6112B | HDG6162B | HDG6202B |
|---|---|---|---|---|
| Kanalen | 2 | 2 | 2 | 2 |
| Frequentie bereik | 0 - 80 MHz | 0 - 110 MHz | 0 - 160 MHz | 0 - 200 MHz |
| Prijs |
Specificaties
De rest van de specificaties zijn weergegeven in de tabel hieronder.
| Uitgangssignalen | sinus, blok, zaagtand, puls, ruis, harmonisch, arbitraire functies |
| Uitgangsimpedantie | 50 Ω |
| Sample rate | 1,25 GSa/s |
| Verticale resolutie | 16 Bit |
| Frequentie resolutie | 1 μHz |
| Geheugen | 64 Mpts |
| Modulatie | AM, FM, PM, 2ASK, 2FSK, 2PSK, BPSK, PWM |
| Vermogen | <50 W |
| Display | 7 inch, 64K kleur, TFT LCD scherm, 800 * 640 |
| Interface | USB Host, USB Device |
| Gewicht | 3,0 kg |
| Afmetingen | 318 x 110 x 150 mm (L x B x H) |
Accessoires
De Hantek HDG6000B serie wordt standaard geleverd met:
- USB-kabel
- Voedingskabel
- 2 x BNC naar BNC kabel
Plus en minpunten
- Multi-functiegenerator
- Modulatie functies
- Simpele gebruikersomgeving
Downloads
| HDG6000B User Manual |  (1.71 MB) | Download |
