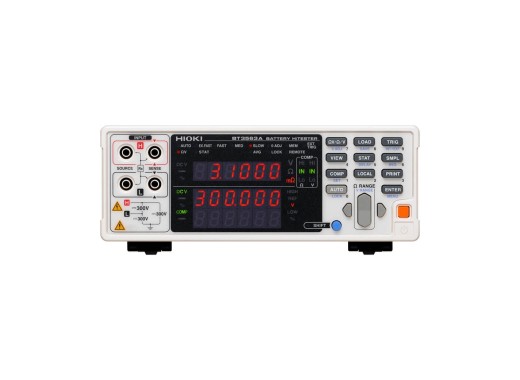

Hioki BT3563A batterijtester
Details
De Hioki BT3563A is een benchtop batterijtester die ideaal is voor het automatisch testen van grote accupakketten, zoals die in elektrische voertuigen. Deze batterijtester, ontworpen om de DC-spanning en de AC-weerstand bij 1kHz te meten, kan elke batterij binnen het meetbereik doormeten. De tester kan de OCV (open klemspanning) en de interne weerstand gelijktijdig meten via een vierpuntsmeting met een 1kHz-signaal.
De BT3563A ondersteunt een spanningsbereik van 0V tot 300V en een Weerstand van 3mΩ tot 3kΩ, waardoor dit apparaat geschikt is voor verschillende batterijtypen. De snelle meetsnelheid (onder 10ms), hoge sample rate (4ms), de ruisonderdrukkingsfunctie en de comparatorfunctie maken de BT3563A ideaal voor snelle en eenvoudige batterijtesten. Dankzij de ondersteuning tot 300V meet dit apparaat moeiteloos batterijen met hoge spanning.
De BT3563A-tester is uitgerust met LAN, RS-232C, EXT-I/O en analoge uitgangen, en is ontworpen voor eenvoudige netwerkintegratie. Het ESD-veilige ontwerp biedt bescherming tegen schade door statische ontladingen, wat het toestel ideaal maakt voor complexe testopstellingen.
Specificaties
| Spanningsbereik | 0 - 300 V |
| Weerstand | 3 mΩ - 3 kΩ |
| Resolutie | Spanning: 10 µV Weerstand: 1,0 µΩ |
| Nauwkeurigheid | Weerstand: 0,5% Spanning: 0,01% |
| Meettijd | 10 ms |
| Interfaces | LAN, RS-232C, EXT I/O en analoge uitgang |
| Overige functies | Contactcontrole, nulinstelling, pulsmeting, comparator, statistische berekeningen, vertraging, gemiddelde berekening, paneel opslaan/laden, geheugenopslag, meetwaarde-output, toetsvergrendeling, LabVIEW-driver |
| Display | Analoog LED, 6 digits |
| Afmetingen | 215 x 80 x 295 mm |
| Gewicht | 2,4 kg |
Opties
Deze opties voor de BT3563A batterijtester zijn beschikbaar bij Eleshop.
| Rechte meetsnoeren (L2100) | Rechte meetsnoeren (lengte 1,5 m) zijn ideaal voor diepe connectoren, open ruimtes en snelle tests. | |
| Rechte meetsnoeren (L2110) | Rechte meetsnoeren (extra lang: 5 m) voor meer bewegingsvrijheid in grotere testopstellingen. | |
| Clip-type meetsnoeren (L2107) | Meetsnoeren met clips maken metingen eenvoudig en snel. | |
| Reservepunt voor 9772 meetsnoeren (9772-90) | Reservepunten om de levensduur van de meetsnoeren te verlengen. |
Accessoires
De BT3563A batterijtester set wordt geleverd inclusief:
- 1x Voedingskabel
Plus en minpunten
- Compatibel met alle batterijtypes
- Meet hoogspannings-batterijen
- Snelle meettijd van 10 ms
- Geen meetsnoeren meegeleverd
Downloads
| Hioki BT3563A user manual |  (5.01 MB) | Download |
