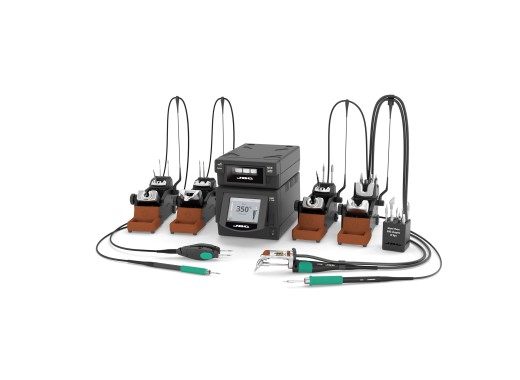

JBC DMPSD-2QB (de)soldeerstation
Details
De JBC DMPSD-2QB is een alles-in-één station voor soldeer- en rework toepassingen. Deze set bevat een vacuümpomp, een soldeerstation en de bijbehorende handgrepen en houders.
Soldeerfunctie
Het DME bedieningsstation biedt aansluitingen voor vier soldeergereedschappen die gelijktijdig gebruikt kunnen worden. Een breed scala aan JBC modulaire soldeer- en desoldeertools kan op dit station worden aangesloten. In deze set zijn inbegrepen: de AM210 verstelbare micro pincet, de T210 precisiehandgreep en de T245 soldeerbout.
Het grote 2,8" TFT-kleurenscherm maakt het eenvoudig om temperaturen in te stellen en te beheren. Daarnaast biedt dit station gedetailleerde realtime grafieken die temperatuur- en vermogensgegevens weergeven. De DME beschikt ook over een uitgebreid menu waarin verschillende gebruikersinstellingen eenvoudig aan te passen zijn en zelfs per tool kunnen worden toegewezen. De control unit is voorzien van een USB-A-poort voor firmware-updates en een USB-B-poort voor pc-communicatie. Ook is er een FAE-connector aanwezig voor afstandsbediening of aansluiting op een FAE afzuigsysteem.
Desoldeerfunctie
De MSE-B is de elektrische desoldeermodule die het benodigde vacuüm levert. Deze heeft een afzuiging van 35 SLPM. Deze module wordt verbonden met de DME-station en met een DT530 desoldeerbout. Dit gereedschap is ideaal voor het desolderen van through-hole componenten. De punt van de desoldeerbout dient alleen verwisseld te worden wanneer deze heet is — hiervoor wordt een hulpmiddel meegeleverd om dit veilig te doen.
Houders
Dit soldeerstation wordt geleverd met houders en stands voor elk gereedschap. Deze houders beschikken over slimme functies, zoals het automatisch uitschakelen van de stroom naar de bout wanneer deze in de houder wordt geplaatst, wat de levensduur van de soldeerpunt aanzienlijk verlengt. Daarnaast zijn ze uitgerust met systemen voor veilige vervanging van hete soldeerpunten, zodat je niet hoeft te wachten tot de punt is afgekoeld.
Extra soldeer- en desoldeerpunten
Er worden geen soldeercartridges meegeleverd met het station. Een groot voordeel van JBC-systemen is echter de ruime keuze aan punten die geschikt zijn voor vrijwel elke toepassing (zie de blauwe knop hieronder). Deze cartridges hebben geïntegreerde verwarmingselementen voor een snellere opwarming en betere warmteoverdracht.
Er worden ook geen extra desoldeernozzles meegeleverd, maar er zijn verschillende compatibele modellen beschikbaar, beginnend bij diameters vanaf 0,6mm (zie de blauwe knop hieronder).
De standaardgarantie van 2 jaar kan worden verlengd tot 3 jaar door je apparaat te registreren.
Specificaties
| Piekvermogen per tool | 150 W |
| Temperatuurbereik | 90 - 450 °C |
| Puntensysteem | C120-serie, C210-serie, C245-serie, D530-serie |
| ESD-veilig | Ja |
| Weerstand/spanning van nozzle naar aarde | < 2 Ω / < 2 mV |
| MSE-B (Vacuümpomp) luchtstroom | 35 SLPM (85% vacuüm) |
| Vacuümdruk | 640 mmHg |
| Afmetingen | 232 x 148 x 120 mm |
| Gewicht | 13,18 kg |
Accessoires
Het JBC DMPSD-2QB 4-tool herwerkstation bevat:
- 1x DME 4-tool control unit (230V)
- 1x MSE-B elektrische desoldeermodule
- 1x AM120 verstelbare micro pincet
- 1x T210 precisie soldeerbout
- 1x T245 soldeerbout
- 1x DT530 gehoekte desoldeerbout
- 1x D530003 desoldeer nozzle (1,0 mm)
- 2x ADS-stand voor T210/T245
- 2x AMS-stand voor PA120/AM120
- 1x DTS-stand voor DT530
- 1x SCH cartridgehouder
- 1x P405 voetpedaal
Plus en minpunten
- 4 tools
- Hoge kwaliteit
- Uitstekende oplossing voor alle doeleinden
