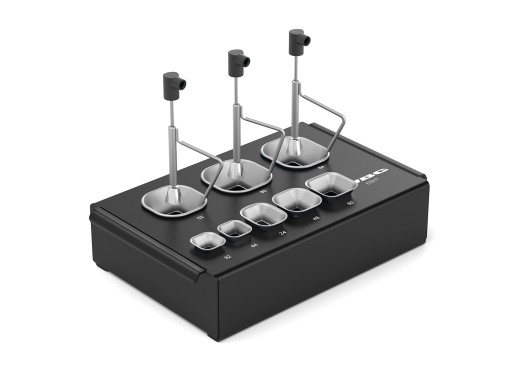

JBC ESHT extractor desk voor hetelucht soldeerstations
Details
De JBC ESHT extractor desk is handig voor het plaatsen en selecteren van extractors, protectors en tripods die worden gebruikt door JBC hetelucht soldeerstations die nog geen extractor desk hebben, zoals de TESE-2QB of de JTSE-2QB.
Dit product bevat ook een complete set accessoires die nodig zijn voor het reworken van PCB's en componenten. Wanneer een component van een PCB verwijderd moet worden, kan dit automatisch gebeuren met de bijgeleverde tripod extractors. Deze extractors hebben een zuignap die zich vasthecht aan de betreffende component. Nadat de soldeertin gesmolten is, wordt het onderdeel automatisch opgetild door de extractor.
De accessoireset bevat ook losse protector 'bakjes' die rond het te bewerken component kunnen worden geplaatst om de rest van de PCB of andere componenten te beschermen tegen hete lucht.
Deze protectors, extractors en tripods kunnen eenvoudig en handig in de extractor desk worden geplaatst op de vooraf op maat gemaakte en gelabelde locaties.
Specificaties
Afmetingen | 320 x 140 x 120 mm |
Gewicht | 1,2 kg |
Accessoires
De JBC ESHT extractor desk voor een hetelucht soldeerstation wordt standaard geleverd met:- Extractor desk
- Accessoireset:
- Extractors:
- E2184 (24 x 24 mm)
- E2064 (20 x 26 mm)
- E2052 (20 x 20 mm)
- Protectors:
- P2220 (10 x 10 mm)
- P2230 (15 x 15 mm)
- P2235 (12 x 17 mm)
- P4000 (12,5 x 12,5 mm)
- P4010 (17 x 17 mm)
- Tripods (T2050, T2250)
- Zuignap voor extractors en tripods (0932330)
- Zuignappen (3x 0934050, 3x 0934070)
Plus en minpunten
- Inclusief een complete accessoireset
Video's
Downloads
JBC ESHT manual |
(1.58 MB) | Download |
JBC ESHT datasheet |
(456.38 KB) | Download |
