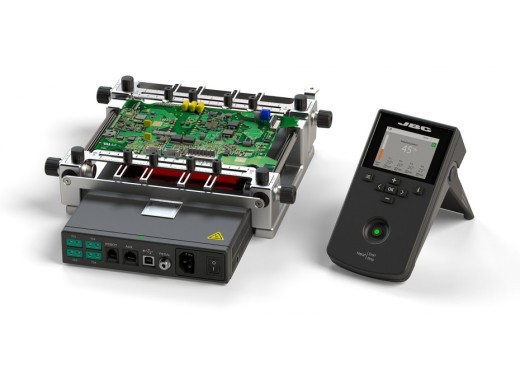

JBC PHSE-2KB IR preheater set small
Details
De JBC PHSE-2KB IR preheater set is, zoals de naam al zegt, bedoeld om PCB's of onderdelen te preheaten. Dit is een complete set bestaande uit de PHSE IR preheater en console, PHS-SA IR preheater support, PH218 termokoppel type K en Kapton tape.
Een preheater heeft als voornaamste functie om de thermische schok die kan ontstaan van rechtstreeks (de)solderen te reduceren. De PHSE-2KB werkt dus als een secundaire warmtebron en is ontworpen voor kleine/middelgrote PCB's.
Zoals u van JBC gewend bent is ook deze set van de hoogste kwaliteit. Zo zijn er al 3 standaard temperatuurprofielen geïnstalleerd en kunnen er daarnaast 20 custom temperatuurprofielen ontworpen en gebruikt worden. Deze custom profielen kunnen met 6 temperatuurstappen ingesteld worden. De preheater beschikt over 2 zones met elk een werkoppervlak van 65 x 130 mm en kunnen apart van elkaar verwarmd worden. De temperatuur kan ingesteld worden tussen 50°C en 250°C en kan zeer precies gemeten worden die een thermokoppel. Er zijn 4 type-K poorten aanwezig om zo de temperatuur op verschillende oppervlakken of componenten te meten.
De PHS-SA preheater support kan ook los gebruikt worden van de preheater als hulpmiddel tijdens het (de)solderen. De Kapton tape komt o.a. van pas bij het bevestigen van de thermokoppel aan de printplaat of component. Door middel van de verschillende interfaces kan de preheater verbonden worden met bijvoorbeeld het JBC traceability system of een pedaal. De meegeleverde console wordt gebruikt om de temperatuur te controleren en beschikt over een USB poort.
Model overzicht
| Model | PHNE-2KA | PHSE-2KB | PHBE-2KA | PHXLE-2KA |
|---|---|---|---|---|
| Werkoppervlak | 108 x 70 mm | 65 x 135 mm (1 zone) 130 x 135 mm (2 zones) | 180 x 277 mm (1 zone) 360 x 277 mm (2 zones) | 510 x 200 mm of 510 x 410 mm (1 zone) 510 x 610 mm (2 zones) |
| Maximaal vermogen | 300 W | 500 W | 1800 W | 5400 W |
| Prijs |
Specificaties
| Temperatuur bereik | 50°C - 250°C |
| Werkoppervlak | 65 x 135 mm (1 zone) 130 x 135 mm (2 zones) |
| Maximaal vermogen | 500 W |
| Interfaces | 4x Temperature probe slot, ROBOT, USB-B, AUX, PEDAL |
| Afmetingen | 198 x 288 x 41 mm |
| Gewicht | 4.78 kg |
Accesoires
De JBC PHSE-2KB wordt geleverd inclusief:
- PHSE IR preheater
- PHS-SA small PCB support
- 1x PH218 thermokoppel type-K
- PH217 Kapton tape
- RJ45 kabel
- Netsnoer
Plus en minpunten
- Hoge kwaliteit
- Compact
- Nauwkeurige temperatuur controle
