JYE DSO150 kit
Details
Deze handige kleine handheld oscilloscopen hebben 1 kanaal en een kleine bandbreedte, maar hier is de prijs ook naar. Voor slechts heeft u een 200 MHz scope die op een 9V batterij of een willekeurige voeding tussen 8 en 10 Volt aangesloten kan worden. De oscilloscoop beschikt over een 2.4" kleurenscherm en heeft een 12-bit verticale resolutie. Verder bied de scope een test signaal output van 1 KHz.
Wat bijzonder is aan deze scope is dat u de keuze heeft of u hem zelf wilt solderen of niet. We verkopen hem zowel geassembleerd als nog te solderen. Bij de soldeervariant moeten nog ongeveer 40 through-hole componenten gesoldeerd worden. De SMD componenten zitten wel al op hun plek. Alle componenten in de kit zijn in de fabriek gecheckt op werking en als de kit goed gesoldeerd wordt zou de meter dus ook functioneel moeten zijn.
Let op, er is nog een losse voeding nodig voor dit product.
Specificaties
| Kanalen | 1 |
| Bandbreedte | 200 kHz |
| Sample rate | 1 MSa/s |
| Verticale resolutie | 12 bits |
| Geheugen | 1024 punten |
| Gevoeligheid | 5 mV/div - 20 V/div |
| Maximum input voltage | 50 Vpp |
| Scherm | 2.4" kleuren TFT LCD (320x240) |
| Voeding | 8 - 10 VDC, 120 mA |
| Gewicht | 100 g (zonder kabels of voeding) |
| Afmetingen | 115 mm x 75 mm x 22 mm |
Accessoires

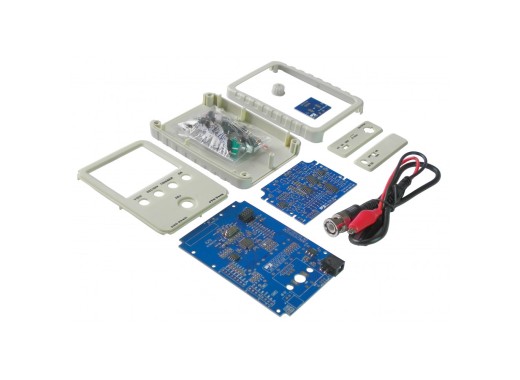

Kit
- Korte BNC naar krokoklem kabel
- 20 MHz probe
Er zijn kopieën van dit product in omloop, echter de versie die wij verkopen is de originele. Dit kunt u controleren met de informatie in onderstaande PDF.
Downloads
| DSO150 Manual |  (6.03 MB) | Download |
| JYE originaliteit | (602.46 KB) | Download |
