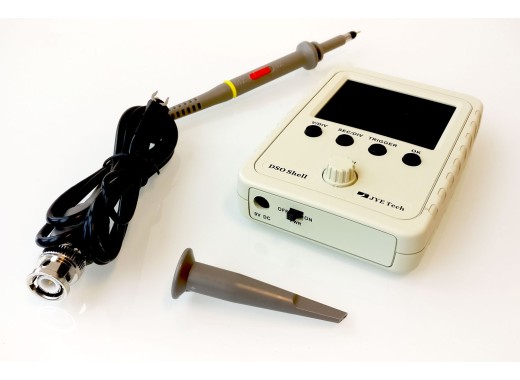

JYE DSO150
Details
Deze handige kleine handheld oscilloscopen hebben 1 kanaal en een kleine bandbreedte, maar hier is de prijs ook naar. Voor slechts heeft u een 200 kHz scoop die op een 9V batterij of een willekeurige voeding tussen 8 en 10 Volt aangesloten kan worden. De oscilloscoop beschikt over een 2.4" kleurenscherm en heeft een 12-bit verticale resolutie. Verder bied de scoop een test signaal output van 1 KHz.
Let op, er is nog een losse voeding nodig voor dit product. Deze voeding is te vervullen met een 9V batterij met deze kabel of met de optionele 9 V DC adapter
Specificaties
| Kanalen | 1 |
| Bandbreedte | 200 kHz |
| Sample rate | 1 MSa/s |
| Verticale resolutie | 12 bits |
| Geheugen | 1024 punten |
| Gevoeligheid | 5 mV/div - 20 V/div |
| Maximum input voltage | 50 Vpp |
| Scherm | 2.4" kleuren TFT LCD (320x240) |
| Voeding | 8 - 10 VDC, 120 mA |
| Gewicht | 100 g (zonder kabels of voeding) |
| Afmetingen | 115 mm x 75 mm x 22 mm |
Accessoires
- 20 MHz probe
Er zijn kopieën van dit product in omloop, echter de versie die wij verkopen is de originele. Dit kunt u controleren met de informatie in onderstaande PDF.
Downloads
| DSO150 Manual |
 (6.03 MB) |
Download |
| JYE originaliteit |
(602.46 KB) |
Download |
