In de wereld van radiofrequentietesten kunnen handmatige berekeningen zowel tijdrovend als foutgevoelig zijn. Tekbox Digital Solutions biedt twee essentiële, op Windows gebaseerde tools aan, namelijk AntCalc en dBcalc, om technici te helpen bij het snel bepalen van antenneparameters en signaalconversies. Deze hulpprogramma's zijn bijzonder nuttig bij het uitvoeren van EMC-pre-compliance-tests en antennekarakterisering.

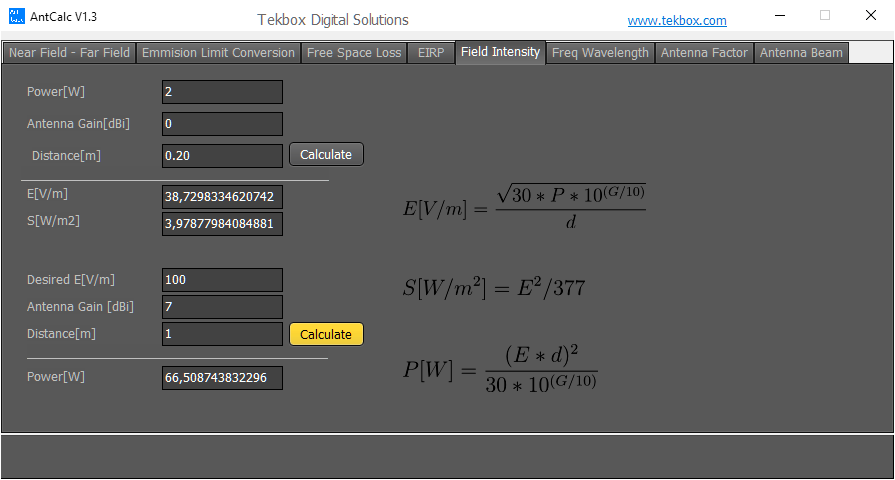

AntCalc interface voor veldsterkte
1. AntCalc: Hulpprogramma voor antenneformules
AntCalc is een specifiek hulpprogramma voor wiskundige berekeningen met betrekking tot antennes. Het bundelt complexe formules in een eenvoudige interface, waardoor gebruikers kritieke waarden voor zowel nearfield- als farfieldscenario's kunnen berekenen. De belangrijkste functies zijn onder meer:
- Veldsterkte: Bereken de conversie tussen vermogen (W) en elektrische veldsterkte (V/m) of vermogensdichtheid (W/m²).
- Voortplantingsverlies: Bereken het verlies in de vrije ruimte op basis van afstand en frequentie.
- EIRP & ERP: Bepaal het effectief isotroop uitgestraald vermogen door rekening te houden met het zendvermogen en de antenneversterking.
- Antennefactoren: Vertaal eenvoudig de veldsterkte naar de ingangsspanning van de ontvanger.
Voorbeeldtoepassing: Wanneer u een apparaat test op 0,20 meter afstand van een antenne met 0dBi versterking en 2W vermogen, toont AntCalc direct een resulterende veldsterkte van ongeveer 38,73V/m. Het is van essentieel belang om te controleren of u binnen de veiligheidslimieten of nalevingsnormen werkt.
dBcalc conversietool
2. dBcalc: Veelzijdige signaalconvertor
dBcalc is een uitgebreide conversietool die parameters verwerkt voor vermogen, spanning en impedantie. Het is een dagelijks hulpmiddel voor iedereen die werkt met spectrumanalysers of signaalgeneratoren. De belangrijkste functies zijn:
- Eenheidsconversie: Schakel naadloos tussen dBµV, dBmV, dBV, dBm en lineaire eenheden zoals volt en watt.
- VSWR & reflectie: Bereken de spannings-staandegolfverhouding (VSWR), reflectiecoëfficiënt en het reflectieverlies (return loss) om de antenne-aanpassing te evalueren.
- Instelbare impedantie: Hoewel 50 ohm de standaard is voor de meeste RF-apparatuur, kunt u in dBcalc de referentie-impedantie aanpassen (bijvoorbeeld naar 75 ohm) in de linkerbenedenhoek voor een bredere compatibiliteit.
- Versterkingsberekeningen: Bepaal de lineaire versterking, spanningsversterking en vermogensversterking tussen twee signaalniveaus.
Voorbeeldtoepassing: Bij het omzetten van een signaal van 1dBV naar andere eenheden, laat dBcalc direct zien dat dit gelijk is aan 121dBµV of ongeveer 1,12 volt. Bovendien zal het invoeren van een VSWR van 2,0 een reflectieverlies van 9,5dB tonen, wat aangeeft hoeveel signaal er wordt teruggekaatst naar de bron.
Downloads en ondersteuning
Beide tools zijn lichtgewicht, vereisen geen complexe installatie en zijn direct beschikbaar via onze website. Ze vormen de perfecte aanvulling op de Tekbox-hardware verkrijgbaar bij Eleshop, zoals LISNs, TEM-cellen, en near-field probes.
U kunt de software hier downloaden.
