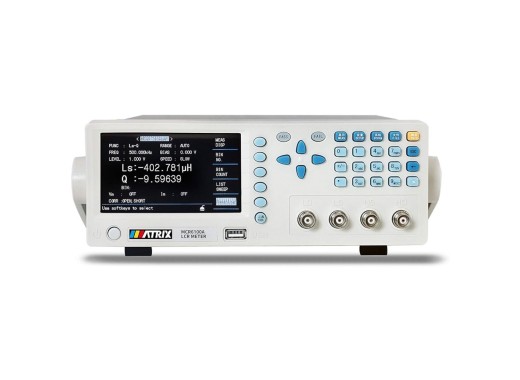

Matrix MCR-6100A LCR meter
Details
De Matrix MCR-6000A serie bestaat uit multifunctionele LCR-meters van hoge kwaliteit voor het testen van elektronische componenten. De Matrix MCR-6100A heeft een breed bandbereik van 12Hz - 100kHz voor testfrequenties met continu instelbare frequentiepunten. Er kan gemeten worden met 8 verschillende testsignaalniveaus met een meetnauwkeurigheid van 0,05%, wat een verbetering is ten opzichte van voorgangers in de MCR-5000 serie.
De meter heeft een 5-cijferig 4,3 inch LCD display met de weergavemodi Directe Reading, Δ, Δ% en V/I-verhouding. Er kunnen maximaal 4 parameters worden geselecteerd voor gelijktijdige meting en weergave. De curve-scanfunctie maakt grafische scananalyses mogelijk onder verschillende testomstandigheden.
De gegevens die worden weergegeven op het scherm kunnen ook worden gekopieerd en opgeslagen in het interne FAT32-opslagsysteem. Deze bestanden kunnen gesorteerd, geteld en vergeleken worden. Indien nodig kunnen deze gegevens ook geëxporteerd worden via de RS232C of USB interfaces.
Overzicht modellen
De modellen in de MCR-6000A serie verschillen voornamelijk in testfrequentie:| Model | Testfrequentie | Prijs |
|---|---|---|
| MCR-6100A | 12 Hz - 100 kHz | |
| MCR-6200A | 12 Hz - 200 kHz |
Specificaties
| Testparameters | |||||||||||||||||||
| |||||||||||||||||||
| Testsignaalniveau | Normaal: 5 mV ∼ 2 V (1 mV stap) Nauwkeurigheid 10% Constant niveau: 10 mV ∼ 1 V (1 mV stap) Nauwkeurigheid 5% | ||||||||||||||||||
| Meetnauwkeurigheid | 0,05% | ||||||||||||||||||
| Bereik-/triggerfuncties | Automatisch, hold, handmatige selectie / intern, handmatig, extern, bus | ||||||||||||||||||
| Meetsnelheid | Hoge snelheid: 75/s Midden: 12/s Laag: 3/s | ||||||||||||||||||
| Display | 5-cijferig, 4,3" LCD | ||||||||||||||||||
| Interfaces | RS232C, handler, USB host/apparaat | ||||||||||||||||||
| Afmetingen | 265 x 100 x 340 mm | ||||||||||||||||||
| Gewicht | 4,5 kg | ||||||||||||||||||
Accessoires
De MCR-6000A serie wordt standaard geleverd met het volgende:
- Netsnoer
- BNC Kelvin clips (LCR-001)
Plus en minpunten
- Continu instelbare frequentiepunten
- Zeer nauwkeurig testen voor een relatief lage prijs
- Max. testfrequentiebereik is beperkt
Downloads
| MCR-6000A series datasheet |  (631.5 KB) | Download |
| MCR-6000A series manual | (1.78 MB) | Download |
