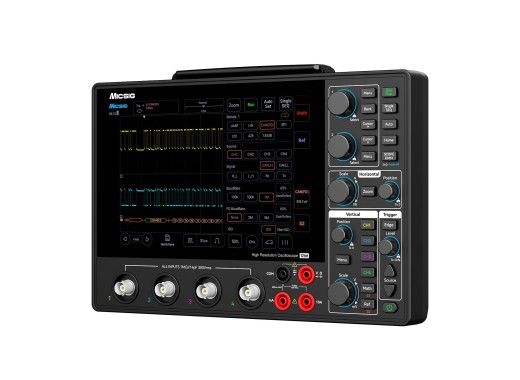

Micsig AHO14-200 automotive oscilloscoop
Details
De Micsig AHO14-200 is een hoogresolutie handheld oscilloscoop, vergelijkbaar met de MHO14-200, maar deze oscilloscoop is specifiek ontworpen voor de automotive-industrie. Dit model beschikt over 4 analoge kanalen en een bandbreedte van 200MHz. Daarnaast heeft het toestel een sample rate van 1GSa/s, een geheugendiepte van 110Mpts en een hoge golfvormsnelheid van 50.000wfm/s, waarmee willekeurige pieken of glitches worden vastgelegd. Het apparaat beschikt ook over een geïntegreerde multimeter met een 4⅚-digit display, voor metingen van stroom, spanning, weerstand, continuïteit, diode en capaciteit. Een voordeel van deze oscilloscoop is dat deze slechts 31mm dik is en bediend kan worden via een 8-inch capacitief touchscreen. Het is ook mogelijk de oscilloscoop op afstand te bedienen via een pc of Android-app, of een extern scherm aan te sluiten via een HDMI-kabel.
Specificaties
| Bandbreedte | 200 MHz |
| Kanalen | 4 |
| Geheugendiepte | 110 Mpts (enkelvoudig kanaal) |
| Sample rate | 1 GSa/s (enkelvoudig kanaal) |
| Golfvormsnelheid | 50.000 wfm/s |
| Stijgtijd | ≤ 1,75 ns |
| Verticale resolutie | 12 bits |
| Verticale schaal | 1 mV/div - 10 V/div |
| Horizontale schaal | 2 ns/div - 1 ks/div |
| Interfaces | USB 3.0 Host, USB Type-C, LAN, HDMI, SCPI, afstandsbediening |
| Decodering | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C, ARINC-429, MIL-STD-1553B |
| Batterij | 3,7 V, 16000 mAh Li-ion batterij |
| Display | 8" TFT LCD (1280 x 800) |
| Afmetingen | 265 x 174 x 31 mm |
| Gewicht | 1,73 kg |
Accessoires
De Micsig AHO14-200 wordt standaard geleverd met:
- 2x Passieve probes
- 4x BNC-naar-banaan-kabels
- 2x Krokodilbekken/paar
- 2x Zachte penprobeset/paar
- 1x Multimeterpennen/paar
- 1x Stroomadapter
- 1x Netsnoer
Plus en minpunten
- Automotive functies
- Kan worden gekoppeld aan een Android-telefoon
- Hoge opnamesnelheid van waveforms
- Klein en compact
Downloads
| AHO1 series datasheet |  (4.24 MB) | Download |
| Micsig AHO1 series user manual | (27.24 MB) | Download |
