649 Incl. 21% BTW: € 649,00 Excl. BTW: € 536,36
Gratis verzending
Product wordt niet langer geleverd
  •
  • Gratis afhalen in Eindhoven
  • Afhalen bij meer dan 1.000 punten
Artikelnummer: ELE002659

Details

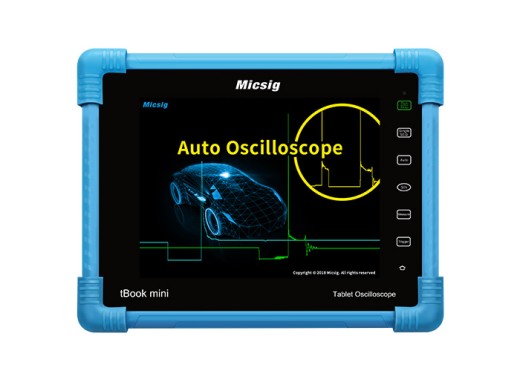

De Micsig ATO1102 is de 2-kanaals versie in de serie van tBook mini oscilloscopen die speciaal gemaakt zijn voor de automotive sector. De oscilloscopen hebben een geïntegreerde 'automotive diagnostic software' waardoor ze over een ruim aantal diagnostische tests beschikken die relevant zijn voor de automotive sector. Meer informatie over deze functies kan in de datasheet aan de onderzijde van deze pagina gevonden worden.
De oscilloscopen beschikken over een 8" LCD touchscreen wat zorgt voor een eenvoudige bediening. Het display heeft een functie waarmee de zogeheten signaalkans weergegeven kan worden. Deze functie zorgt er voor dat de helderheid van het signaal toeneemt op plekken waar dit signaal vaker voorkomt en doffer gemaakt wordt op plekken waar het minder voorkomt. Verder beschikt het scherm over een multi-touch functie waarmee bijvoorbeeld, door met vier vingers naar beneden te swipen, snel een screenshot gemaakt kan worden. Het interne geheugen van 8 GB kan gebruikt worden om screenshots en waveforms lokaal op te slaan. De gemeten waveforms kunnen real-time op een smartphone weergegeven worden. Verder is het ook mogelijk om een computer of projector aan te sluiten.

Modellen

De modellen binnen de ATO1000 serie verschillen alleen van elkaar in aantal kanalen.

ModelATO1102ATO1104
Aantal kanalen 2 4
Prijs (2 kanalen) 649 Incl. BTW: € 649,00 Excl. BTW: € 536,36 664.29 Incl. BTW: € 664,29 Excl. BTW: € 549,00

Specificaties

Bandbreedte 100 MHz
Sample Rate 1 GSa/S (enkel kanaal)
Geheugendiepte 28 Mpts (enkel kanaal)
Capture Rate 80.000 wfm/s
Diagnotische functiesIgnition, sensor, actuators, networks, charging, communication test, pressure test
Bandbreedte modulatieVolledige bandbreedte, low-pass
Display 8" TFT Touch-screen LCD (800 x 600 Px)
Intern geheugen 8 Gb
Interfaces Wi-Fi, LAN, HDMI, USB Host, USB Device, GND, DC Power
Batterij 8000 mAh
Afmetingen 250 x 200 x 55 mm

Video

In de volgende video van Micsig wordt alle informatie nog een keer duidelijk op een rijtje gezet.



Accessoires

De ATO1000 serie wordt standaard geleverd inclusief:
  • Lithium batterij
  • Adapter
  • Netsnoer
  • Banaanstekkers (ATO1102: 2x, ATO1104: 4x)
  • Krokoklemmen (ATO1102: 2x, ATO1104: 4x)
  • Flexibele naalden (ATO1102: 2x, ATO1104: 4x)
  • P130A probes (ATO1102: 2x, ATO1104: 4x)
  • Manual (quick guide)
  • Kalibratiecertificaat

Downloads
