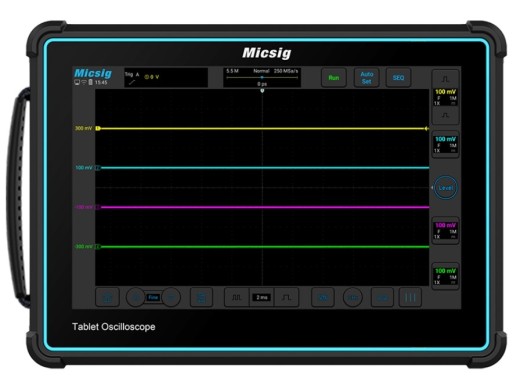

Micsig ATO3004 automotive-oscilloscoop
Details
De Micsig ATO3004 is een oscilloscoop van Micsig speciaal gemaakt voor de automotive industrie. Dit model wordt geleverd met een 2GSa/s sample rate, een geheugendiepte van 220Mpts en een bandbreedte van 300MHz. Met meerdere interfaces zoals: WIFI, USB en HDMI, 4 kanalen en het 10,1" touchscreen display kunt u diverse zaken testen. Geïntegreerde testen zijn: Laad/startcircuits, actuatoren, ontsteking en meer. Met het interne geheugen van 32 GB kunt u waveforms en screenshots lokaal opslaan. Het is ook mogelijk om de waveforms op uw telefoon of op een display te tonen.
Modeloverzicht
De ATO-serie oscilloscopen verschillen in bandbreedte, sample rate en geheugendiepte
| Model | ATO1004 | ATO2002 | ATO2004 | ATO3004 |
|---|---|---|---|---|
| Bandbreedte | 100 MHz | 200 MHz | 200 MHz | 300 MHz |
| Sample rate | 1 GSa/s (één kanaal) | 1 GSa/s (één kanaal) | 2 GSa/s (één kanaal) | 2 GSa/s (één kanaal) |
| Geheugendiepte | 110 Mpts (één kanaal) | 110 Mpts (één kanaal) | 220 Mpts (één kanaal) | 220 Mpts (één kanaal) |
| Capture rate | 78.000 wfm/s | 78.000 wfm/s | 300.000 wfm/s | 300.000 wfm/s |
| Prijs |
Specificaties
| Kanalen | 4 |
| rise time | ≤1.6 ns |
| Verticale schaal | 1 mV/div - 10 V/div(1MΩ/50Ω) |
| Horizontale schaal | 1 ns/div - 1 ks/div |
| Decodering type | UART, CAN, CAN FD, LIN, SPI, I²C |
| Beeldscherm | 10,1" touchscreen LCD, 1280 x 800 px. |
| Intern geheugen | 32 GB |
| Interfaces | Wi-Fi, USB 3.0/2.0 Host, USB type-C, Aarding, HDMI, Trigger out |
| Batterij | 7500 mAh (ongeveer 2 uur) |
| Afmetingen | 265 x 192 x 50 mm |
| Gewicht | 1,9 kg (met batterij) |
Accessoires
De ATOx004-serie wordt geleverd met het volgende:
- Voedingsadapter
- Batterij (ingebouwd)
- 2x Passieve BNC-probes
- 4x BNC - banaan kabels
- 4x flexibele naald
- 2x paar krokodillenklemmen
Plus en minpunten
- Automotive functies
- Mogelijkheid om verbinding te maken met uw telefoon
- Alleen touchscreen
